لوله های سرپنتین با کارایی بالا برای بازیابی گرما
Product Details
| مواد: | فولاد ضد زنگ، فولاد کربن، فولاد آلیاژ | گواهینامه: | ASME، TUV، SGS، CE، GRADE A، ISO9001 |
|---|---|---|---|
| رنگ: | سفارشی | شکل: | U خم، مستقیم، سیم پیچ، لوله مار |
| درخواست: | بویلر و مبدل حرارتی، انرژی، پتروشیمی، هسته ای | ضخامت دیوار: | سفارشی |
| برجسته کردن |
لوله های سرپنتین بازیافت گرما,لوله های سرپنتین بازیافت گرما با کارایی بالا,لوله های سرپنتین با کارایی بالا |
||
Product Description

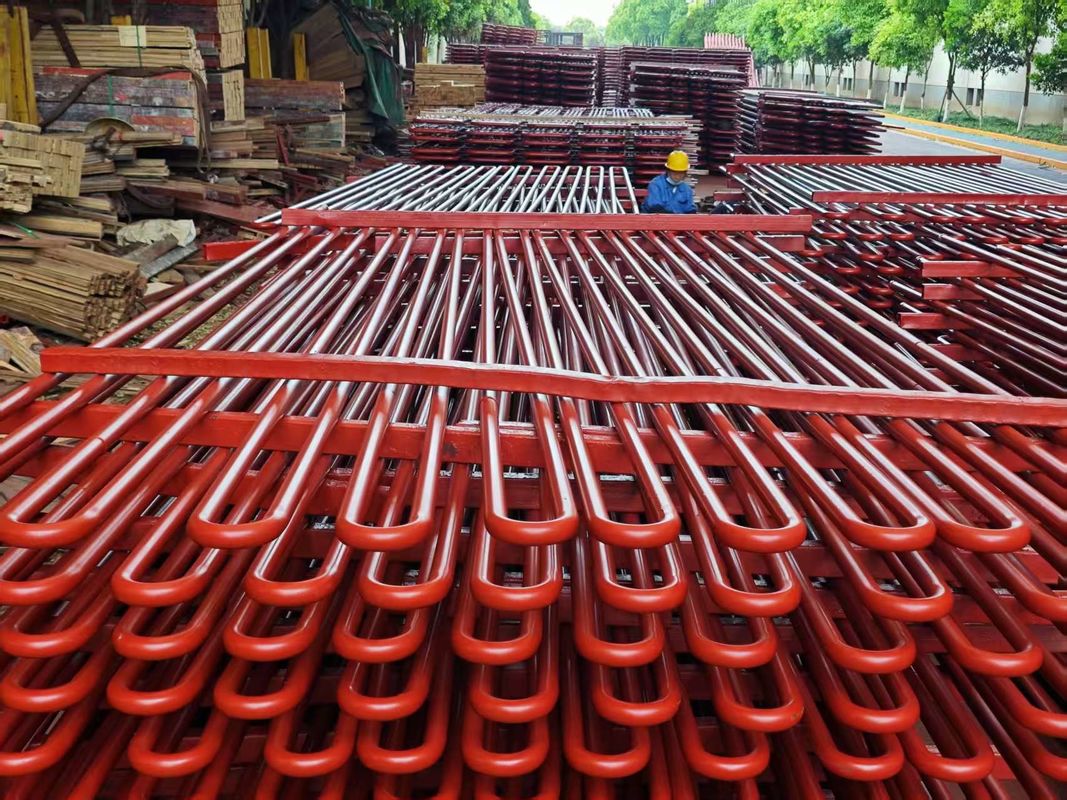

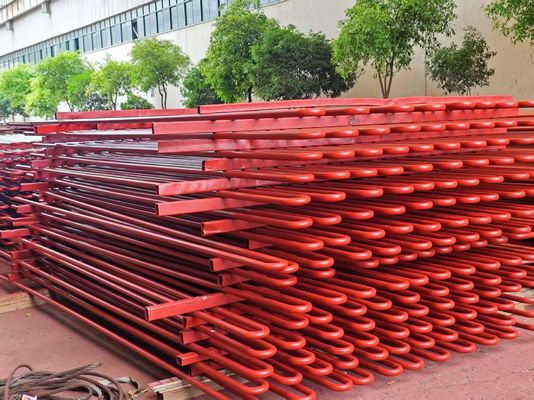

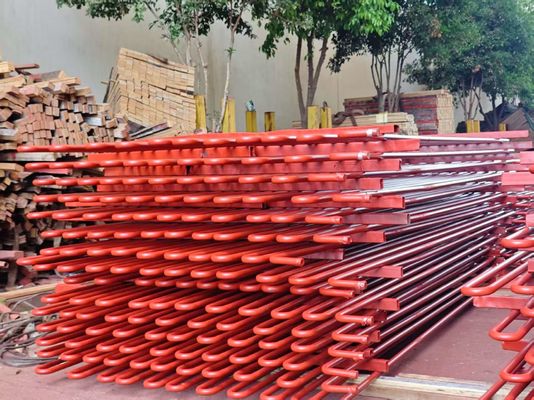

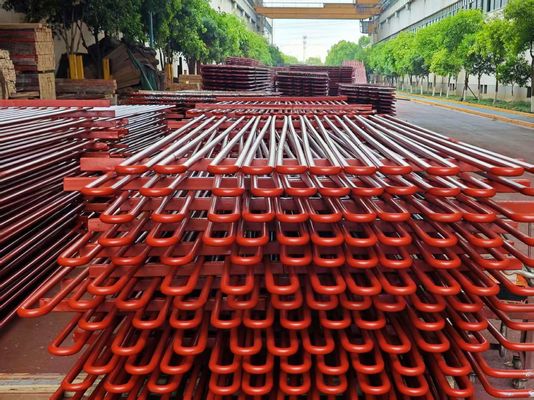

لوله هاي سرپنتين با کارايي بالا براي بازيافت گرما
لوله مار چیست؟
لوله مار یک لوله فلزی یا پلاستیکی منحنی شبیه به شکل یک مار است که برای انتقال گرمای کارآمد یا حمل مایعات استفاده می شود.
برخی از تست های کیفیت انجام شده توسط ما شامل:
| آزمایش خوردگی | تنها در صورت درخواست خاص مشتری انجام می شود |
| تجزیه و تحلیل شیمیایی | آزمایش مطابق با استانداردهای کیفیت مورد نیاز انجام شده است |
| آزمایش های مخرب / مکانیکی | کشش. سختي. صافي. فلش. |
| آزمایشات خم کردن عقب و خم کردن صاف | انجام شده در انطباق کامل با استانداردهای مربوطه و استانداردهای ASTM A-450 و A-530 که اطمینان از گسترش بدون مشکل، جوش و استفاده در مشتریان پایان |
| آزمایش جریان گردشی | انجام شده برای تشخیص یکسانی در زیرزمین با استفاده از سیستم تست علامت نقص دیجیتال |
| آزمایش های هیدروستاتیک | 100% تست هیدروستاتیک انجام شده بر اساس ASTM-A 450 هنجار برای بررسی نشت لوله، و حداکثر فشار ما می توانیم تحمل 20Mpa/7s. |
| آزمایش تحت فشار هوا | براي بررسي هر گونه نشانه اي از نشت هوا |
| بازرسی بصری | پس از غیرفعال کردن هر طول از لوله ها و لوله ها تحت بررسی بصری کامل توسط کارکنان آموزش دیده برای تشخیص نقص های سطحی و نقص های دیگر قرار می گیرد |
تست های مکمل:علاوه بر آزمایشات فوق، ما همچنین بر روی محصولات تولید شده آزمایشات مکمل انجام می دهیم. آزمایشات انجام شده در این زمینه عبارتند از:
|
·آزمایش جریان گردشی ·تست O.P ·آزمایش رادیوگرافی |
·آزمایش خوردگی ·آزمایش میکرو ·تست های کلان |
·آزمایش IGC ·آزمایش فوق صوتی ·آزمایش نفوذ مایع |
معرفی محصول
لوله U-Bend با استانداردهای زیر مطابقت دارد:
1.ASTM A688/ASME SA688
2.ASTM A803/ASME SA803
3.ASTM A556/ASME SA556
درجه فولاد:
| فرایت | استنایت | دو طبقه | سوپردوپلیکس | آلیاژ های نی | تیتان |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
گري2 |
لوله های سایر آلیاژ ها و فولاد می توانند با توافق تولید شوند.
الزامات فنی:
مشخصات استاندارد لوله های راست برای خم کردن:
ASME SA 213؛ ASME SB 163؛ ASME A789، ASME SA268، ASME SA269 و غیره
علامت گذاری:قبل از خم کردن با ماشین علامت گذاری در سراسر طول لوله (بخش خم شده پس از گرما)
درمان بدون علامت گذاری)
يادداشت:علامت گذاری نیز ممکن است پس از خم کردن بر روی قسمت های مستقیم لوله خم کننده U.
لوله های U-Bend
-TEMA RCB 2.31 استاندارد انجمن تولید کنندگان مبادله کننده لوله ای (نخستین نسخه).
-ASTM A688/ASME SA688 مشخصات استاندارد برای لوله های جوشیده مقاوم به خوردگی آستنیتی
درجه فولاد طراحی شده برای دیگ های آب تغذیه.
-ASTM B163/ASME SA163 الزامات فنی استاندارد برای لوله های نیکل و آلیاژ نیکل برای
تهویه کننده و مبادله گرما
مشخصات مشتری.
شعاع خم شدن:از 1.5*OD ((قطر بیرونی) تا 1500mm
هنگام سفارش لوله هایی که شعاع آنها کمتر یا برابر 1.5*OD است، لازم است با دقت هندسه موافقت کنید.
حداکثر طول لوله های مستقیم: ((قبل از خم کردن): 35000 میلی متر.
طول پا:حداقل 1 متر، حداکثر 16500 میلی متر (برای حداکثر R=1500 میلی متر)
يادداشت:سايز هاي ديگر با توافق در دسترس هستند.
درمان گرمایی:استرس بعد از خم شدن U کاهش می یابد (مساحت خم شدن به علاوه 300 میلی متر برای هر پا).
آزمایش هیدروستاتیک پس از خم کردن U: حداکثر فشار آزمایش 600 بار، خیس کردن 10 ثانیه با
آب جدا شده از مواد، پاک کردن هوا بعد از تست هیدرو
بسته بندی: در جعبه های چوبی آماده حمل و نقل با ابعاد مناسب برای
هر لوله طول، شعاع، قطر، با توجه به الزامات PO و همچنین بسته شده در پلی اتیلن
فیلم هایی با کلاه پلاستیکی نرم در هر دو طرف لوله.
