رادیاتور مارپیچی دندانه دار دیگ با عملکرد بالا با عملکرد انتقال حرارت
Product Details
| مواد: | فولاد کربن / فولاد آلیاژی / فولاد ضد زنگ | محدوده برنامه های کاربردی: | تبادل حرارت |
|---|---|---|---|
| حجم گرد و غبار: | گرد و غبار کمی | وضعیت: | جدید |
| مشخصات: | سفارشی | بسته بندی: | پکیج فریم آهنی |
| برجسته کردن |
لوله پره مارپیچی دندانه دار,رادیاتور لوله پره مارپیچی بویلر,لوله پره با عملکرد انتقال حرارت بالا |
||
Product Description
رادیاتور باله مارپیچی دندانه دار با عملکرد انتقال حرارت بالا، سفارشی سازی کارآمد

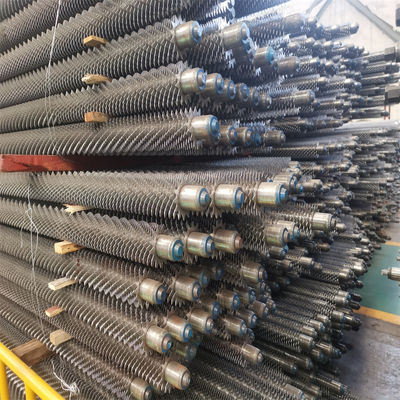

توضیحات لوله باله مارپیچی دندانه دار

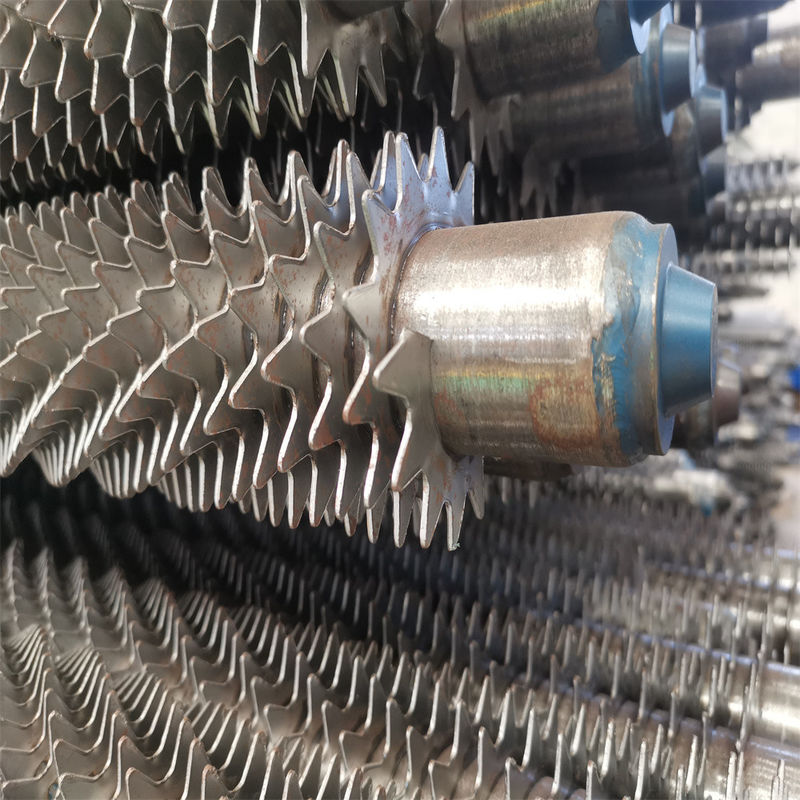

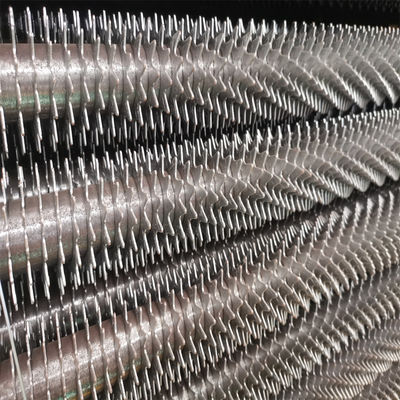

لوله پره دار مارپیچی دندانه دار یک سطح کشیده با شکل خاص است که بر اساس لوله پره دار مارپیچی ایجاد شده است.فرآیند ساخت آن شبیه به لوله پره دار مارپیچی جوش داده شده با فرکانس بالا است، اما تفاوت این است که شکاف نوار باید قبل از سیم پیچی لوله پره دار مارپیچی دندانه دار بریده شود.هنگام سیم پیچی، قسمت برش به طور طبیعی جدا می شود و شکل چرخ دنده را تشکیل می دهد.در فنآوری سیمپیچ بالههای مارپیچی جوشکاری فرکانس بالا نه تنها کاهش (تغییر شکل) را تا حد زیادی ساده میکند، بلکه با محکم، استحکام بالا، شوک حرارتی و شوک مکانیکی ترکیب میشود، عملکرد حرارتی خوب است، افت جریان کم، عملکرد مقاومت در برابر خوردگی قوی، و انتشار قابلتوجهی دارد. سطح، در شرایط سرد و گرم برای مدت طولانی آسان نیست به تغییر شکل، عمر کاری طولانی، همچنین به دلیل تخریب لایه مرزی جریان و انتقال حرارت تشدید شده است.این باله دندانه دار در کولر گازی و اکونومایزر دیگ بخار کاربرد فراوانی داشته است.
فضای جمع و جور و کم هزینه
مجموعه لوله بسیار فشرده است و ارتفاع دود دم را به خوبی کاهش می دهد.
وزن کل بسیار کاهش می یابد و بار سیستم تعلیق کاهش می یابد.
کاهش هزینه اکونومایزر و دیگ انتگرال.
مقاومت جانبی دود را کاهش دهید
کاهش هزینه عملیاتی و سرمایه گذاری فن القایی.
مزایای
1. مقاومت در برابر خوردگی خوب
سایش عمدتا به دلیل ضربه و اثر برش ذرات خاکستری روی لوله است.سایش شدیدترین در اطراف لوله در سطح 30 درجه است.وقتی S1/d=S2/d=2، مقدار سایش در اینجا 3 برابر مقدار متوسط است.
به دلیل تغییر جهت جریان هوا، ردیف دوم شدیدترین سایش را دارد.وقتی S1/d=S2/d=2، ردیف دوم دو برابر سایش ردیف اول است و سایش ردیف بعدی عموماً 30 تا 40 درصد بیشتر از ردیف اول است.
ترتیب ردیف اول مانند ترتیب ردیف اول در ترتیب است. تحت شرایط یکسان، حداکثر سایش دسته لوله طولی 3-4 برابر کمتر از بسته نرم افزاری لوله است.
سرعت سایش لوله مستقیماً با ضریب غیریکنواختی سرعت گاز دودکش KV3.33 و با ضریب غیریکنواختی غلظت خاکستر بادی Ku نسبت مستقیم دارد.
اکونومایزر لوله پره دار شکل h به ترتیب مرتب شده است.باله h شکل فضا را به چند ناحیه کوچک تقسیم می کند و اثر جریان یکنواخت بر جریان هوا دارد.در مقایسه با اکونومایزر لوله نوری، اکونومایزر باله مارپیچ و اکونومایزر باله طولی با آرایش مبهم، عمر سایش در شرایط دیگر 3-4 برابر بیشتر است.
دمپر طرف گاز دودکش از قسمت خم محافظت می کند.
2. کاهش تجمع گرد و غبار
تشكيل خاكستر در پشت لوله و طرفهاي رو به باد رخ ميدهد. به راحتي ميتوان لوله را با نامرتب شست و شو داد و گرد و غبار كمتري در پشت جمع ميشود. در مورد چيدمان لولهها، به دليل اينكه جريان هوا به راحتي شسته نميشود. در پشت لوله، تجمع خاکستر بیشتر در آرایش لوله به ترتیب نسبت به ستون اشتباه وجود دارد.
باله نوع h در دو طرف لوله جوش داده می شود که خاکستر را جمع نمی کند، در حالی که جریان هوا مستقیم جریان دارد، جهت جریان هوا تغییر نمی کند و باله خاکستر جمع نمی کند.
یک شکاف 4-10 در وسط پره نوع h باقی مانده است که می تواند جریان هوا را برای جارو کردن پره لوله برای جمع شدن گرد و غبار هدایت کند.
از آنجایی که زاویه مارپیچی باله جهت جریان را هدایت می کند، تجمع خاکستر لوله پره جدی تر است و نمی توان از اکونومایزر که خاکستر شل تشکیل نمی دهد استفاده کرد. عملیات میدانی نشان می دهد که لوله پره h شکل خاکستر را جمع نمی کند. ، در حالی که باله مارپیچی جدی است.
لوله باله طولی توسط جریان هوا در امتداد باله تشکیل می شود زیرا باله روی سطح و پشت خاکستر انباشته جوش داده می شود. برخی از مناطق مستعد تجمع گرد و غبار هستند.
باله h شکل که یک کانال مستقیم در دو طرف ایجاد می کند، بهترین اثر دمیدن را دارد.
3. فضای فشرده و کم هزینه
مجموعه لوله بسیار فشرده است و ارتفاع دود دم را به خوبی کاهش می دهد.
وزن کل بسیار کاهش می یابد و بار سیستم تعلیق کاهش می یابد.
کاهش هزینه اکونومایزر و دیگ انتگرال.
4. مقاومت جانبی دود را کاهش دهید
کاهش هزینه عملیاتی و سرمایه گذاری فن القایی.
| مورد | لوله پایه OD (میلی متر) |
ضخامت لوله پایه (میلی متر) | ارتفاع باله (میلی متر) | ضخامت باله (mm) | پیچ باله (میلی متر) |
| دامنه | 25.4 میلی متر ~ 1600 میلی متر | 2.5 میلی متر ~ 40 میلی متر | 0.5 میلی متر ~ 20.0 میلی متر | 0.5 میلی متر ~ 3.0 میلی متر | 5 میلی متر ~ 25.4 میلی متر |
| مواد | فولاد کربن، فولاد آلیاژی، فولاد ضد زنگ | ||||
| طول | 0<L≤ 12000 | ||||
