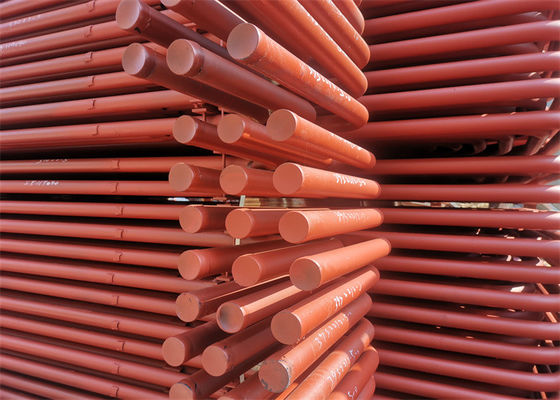

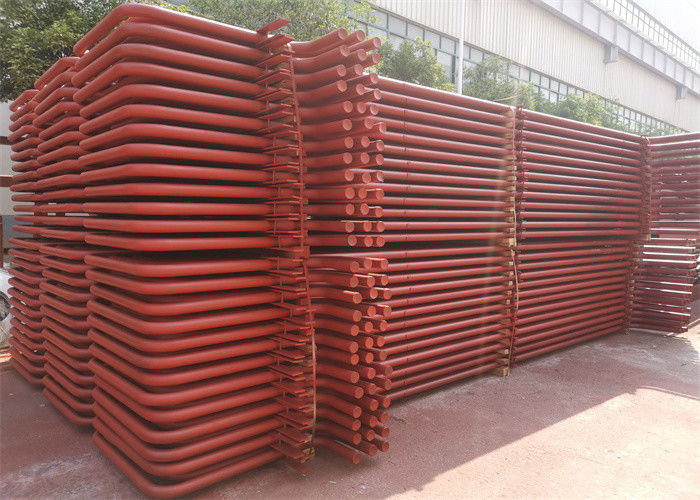

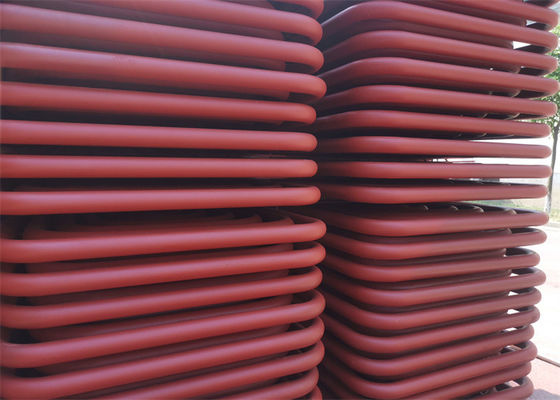

ASME SA192 سیم پیچ لوله سرپانتین 1500 میلی متر خم بدون درز

خم شدن کویل سوپرهیتر لوله سرپانتین بدون درز ASME SA192

لوله سرپانتین به طور گسترده ای در سیستم های مبدل حرارتی استفاده می شود.

الزامات فنی:

مشخصات استاندارد لوله های مستقیم برای خم شدن:

ASME SA 213;ASME SB 163;ASME A789، ASME SA268، ASME SA269، و غیره.

علامت گذاری:قبل از خم شدن با ماشین علامت گذاری در سراسر طول لوله (بخش خم شده پس از عملیات حرارتی بدون علامت گذاری)

توجه: علامت گذاری پس از خم شدن روی قسمت های مستقیم لوله U-Bending نیز امکان پذیر است.

لوله های U-Bend:

-TEMA RCB 2.31 Standard Of The Tubular Exchanger Manufacturers Association (ویرایش نهم).

- مشخصات استاندارد ASTM A688/ASME SA688 برای لوله های جوشی فولادی مقاوم در برابر خوردگی آستنیتی که برای دیگ های آب تغذیه طراحی شده است.

- ASTM B163/ASME SA163 الزامات فنی استاندارد برای لوله های نیکل و آلیاژ نیکل برای کندانسورها و مبدل های حرارتی.

-مشخصات مشتری

شعاع خمشی: از 1.5*OD (قطر بیرونی) تا 1500 میلی متر

هنگام سفارش لوله های با شعاع کمتر یا مساوی 1.5*OD، باید با دقت هندسی موافقت کرد.

لوله های مستقیم حداکثر طول: (قبل از خم شدن): 35000 میلی متر.

طول پا: حداقل 1 متر، حداکثر.16500 میلی متر (برای حداکثر R=1500 میلی متر)

توجه: اندازه های دیگر بر اساس توافق موجود است.

درمان حرارتی: استرس پس از خم شدن U (ناحیه خمشی به علاوه 300 میلی متر برای هر پا) کاهش می یابد.

تست هیدرواستاتیک پس از خمش U: حداکثر فشار تست 600 بار، خیساندن 10 ثانیه.با

آب غیر مادیتمیز کردن هوای فشرده پس از تست هیدرولیک.

بسته بندی: در جعبه های چوبی از پیش بخور شده با ارزش حمل و نقل قوی با ابعاد مناسب برای

طول هر لوله، شعاع، قطر، مطابق با الزامات PO و همچنین در پلی اتیلن پیچیده شده است

فیلم ها با درپوش های پلاستیکی نرم در دو انتهای لوله.

سوپرهیترها و گرم کن‌ها قطعات مهمی برای سطوح گرمایشی هستند که برای افزایش دمای بخار با هدف بهبود آنتالپی بخار و افزایش راندمان گردش حرارتی نیروگاه استفاده می‌شوند.

سوپرهیترها برای گرم کردن بخار سوپرهیت شده به بخار سوپرهیت با دمای خاصی کار می کنند.هنگامی که بار دیگ بخار یا سایر شرایط کاری تغییر می کند، لازم است مطمئن شوید که دمای بخار سوپرهیت نرمال و در محدوده مجاز تغییرات دما باشد.

از گردش حرارتی در نیروگاه، پارامترهای اصلی فشار و دما بالاتر است، راندمان حرارتی گردش بهتر است یا رطوبت بخار پشت توربین بخار خیلی زیاد است و بر ایمنی آن تأثیر می گذارد.در حالی که دمای بخار سوپرهیر توسط مواد فلزی محدود شده است، در حال حاضر، به دلیل محدودیت مواد فلزی، دمای سوپرهیت برای اکثر دیگ های نیروگاه هنوز در محدوده 540-555 درجه است و برای جلوگیری از رطوبت بخار تیغه توربین بخار. عقب خیلی بزرگ است، بنابراین سیستم گرمایش وسط اعمال می شود.

رالوله سرپانتینمطابق با استانداردهای زیر:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

درجه فولاد:

لوله سایر آلیاژها و گریدهای فولادی را می توان بنا به توافق تولید کرد.

برخی از تست های کیفیت انجام شده توسط ما عبارتند از:

تست تکمیلی:به غیر از تست های ذکر شده در بالا، ما تست تکمیلی محصولات تولیدی را نیز انجام می دهیم.آزمایش های انجام شده در این زمینه عبارتند از:

فناوری انرژی Hua Dong از سال 1985 شروع به تولید لوله سرپانتین کرد، تا کنون بیش از 300000 تن لوله سرپانتین فولادی را به بیش از 30 کشور عرضه کرده است.

فناوری انرژی Hua Dong با فولاد ضد زنگ آستنیتی، فولاد آلیاژی نیکل (Hastelloy، Monel، Inconel، Incoloy) لوله و لوله بدون درز و جوش داده شده در حال حاضر بیش از 35 سال است، هر سال بیش از 50000 تن لوله و لوله فولادی به فروش می رساند.مشتری ما در حال حاضر بیش از 45 کشور را پوشش می دهد، مانند ایتالیا، انگلستان، آلمان، ایالات متحده آمریکا، کانادا، شیلی، کلمبیا، عربستان سعودی، روسیه، کره، سنگاپور، اتریش، لهستان، فرانسه، .... و شرکت و کارخانه شعبه گروه ما قبلاً توسط :ABS، DNV، GL، BV، PED 97/23/EC، AD2000-WO، GOST9941-81، CCS، TS، CNNC، ISO9001، ISO 14001 تأیید شده اند.
