تشعشع حرارتی لوله سیم پیچ لوله سرپانتین بدون درز SA210
Product Details
| مواد: | فولاد ضد زنگ، فولاد کربن، فولاد آلیاژی | گواهی: | ASME، TUV، SGS، CE، GRADE A، ISO9001 |
|---|---|---|---|
| شکل: | U Bend، Straight، Coil، Snake Tube | کاربرد: | بویلر و مبدل حرارتی، انرژی، پتروشیمی، هسته ای |
| OD: | 1.5 تا 1500 میلی متر | به پایان رساندن: | بازپخت شده، مورب |
| برجسته کردن |
لوله سرپانتین بدون درز,لوله سرپانتین بدون درز SA210,لوله سرپانتین تشعشع حرارتی |
||
Product Description

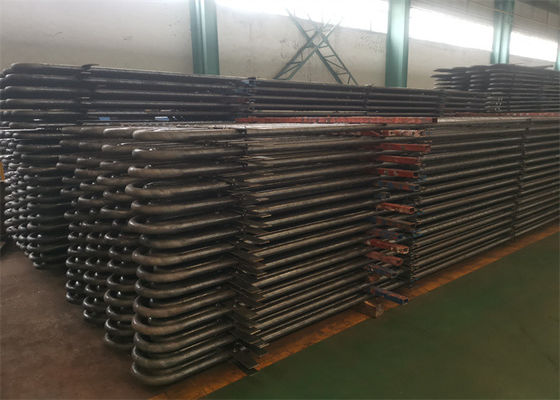

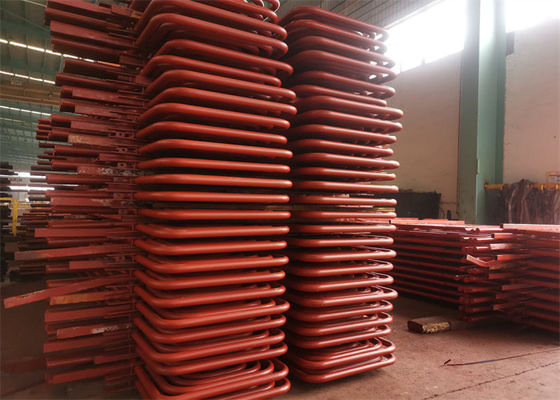

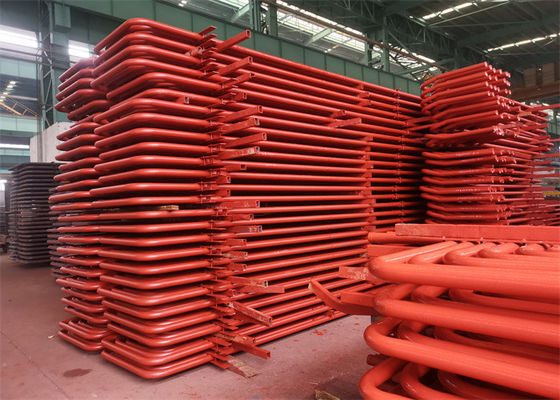

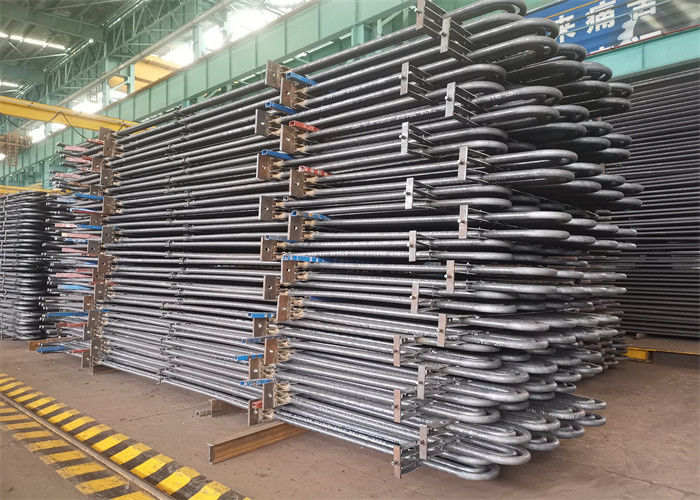

ASME SA210 بدون درز لوله سرپانتین سوپرهیتر لوله
معرفی لوله سرپانتین
الزامات فنی:
مشخصات استاندارد لوله های مستقیم برای خم شدن:
ASME SA 213;ASME SB 163;ASME A789، ASME SA268، ASME SA269 و غیره
علامت گذاری:قبل از خم شدن با ماشین علامت گذاری در سراسر طول لوله (بخش خم شده پس از عملیات حرارتی بدون علامت گذاری)
توجه: علامت گذاری پس از خم شدن روی قسمت های مستقیم لوله U-Bending نیز امکان پذیر است.
لوله های U-Bend:
-TEMA RCB 2.31 Standard Of The Tubular Exchanger Manufacturers Association (ویرایش نهم).
- مشخصات استاندارد ASTM A688/ASME SA688 برای لوله های جوشی فولادی مقاوم در برابر خوردگی آستنیتی که برای دیگ های آب تغذیه طراحی شده است.
- ASTM B163/ASME SA163 الزامات فنی استاندارد برای لوله های نیکل و آلیاژ نیکل برای کندانسورها و مبدل های حرارتی.
-مشخصات مشتری
شعاع خمشی: از 1.5*OD (قطر بیرونی) تا 1500 میلی متر
هنگام سفارش لوله های با شعاع کمتر یا مساوی 1.5*OD، باید با دقت هندسی موافقت کرد.
لوله های مستقیم حداکثر طول: (قبل از خم شدن): 35000 میلی متر.
طول پا: حداقل 1 متر، حداکثر.16500 میلی متر (برای حداکثر R=1500 میلی متر)
توجه: اندازه های دیگر بر اساس توافق موجود است.
درمان حرارتی: استرس پس از خم شدن U (ناحیه خمشی به علاوه 300 میلی متر برای هر پا) کاهش می یابد.
تست هیدرواستاتیک پس از خمش U: حداکثر فشار تست 600 بار، خیساندن 10 ثانیه.با
آب غیر مادیتمیز کردن هوای فشرده پس از آزمایش هیدرولیک.
بسته بندی: در جعبه های چوبی از پیش بخور شده با ارزش حمل و نقل قوی با ابعاد مناسب برای
طول هر لوله، شعاع، قطر، مطابق با الزامات PO و همچنین در پلی اتیلن پیچیده شده است
فیلم ها با درپوش های پلاستیکی نرم در دو انتهای لوله.
سوپرهیترها و گرم کنها قطعات مهمی برای سطوح گرمایشی هستند که برای افزایش دمای بخار با هدف بهبود آنتالپی بخار و افزایش راندمان گردش حرارتی نیروگاه استفاده میشوند.
سوپرهیترها برای گرم کردن بخار سوپرهیت شده به بخار سوپرهیت با دمای خاصی کار می کنند.هنگامی که بار دیگ بخار یا سایر شرایط کاری تغییر می کند، لازم است مطمئن شوید که دمای بخار سوپرهیت نرمال و در محدوده مجاز تغییرات دما باشد.
از گردش حرارتی در نیروگاه، پارامترهای اصلی فشار و دما بالاتر است، راندمان حرارتی گردش بهتر است یا رطوبت بخار پشت توربین بخار خیلی زیاد است و بر ایمنی آن تأثیر می گذارد.در حالی که دمای بخار سوپرهیر توسط مواد فلزی محدود شده است، در حال حاضر، به دلیل محدودیت مواد فلزی، دمای سوپرهیت برای اکثر دیگ های نیروگاه هنوز در محدوده 540-555 درجه است و برای جلوگیری از رطوبت بخار تیغه توربین بخار. عقب خیلی بزرگ است، بنابراین سیستم گرمایش وسط اعمال می شود.
درلوله سرپانتینمطابق با استانداردهای زیر:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
درجه فولاد:
| فریت | آستنیت | دوبلکس | سوپر دوبلکس | آلیاژهای نیکل | تیتانیوم |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
لوله سایر آلیاژها و گریدهای فولادی را می توان بنا به توافق تولید کرد.
برخی از تست های کیفیت انجام شده توسط ما عبارتند از:
| تست خوردگی | فقط در صورت درخواست ویژه مشتری انجام می شود |
| تجزیه و تحلیل شیمیایی | تست مطابق با استانداردهای کیفی مورد نیاز انجام می شود |
| تست مخرب / مکانیکی | کششی |سختی |صاف کردن |شراره |فلنج |
| Reverse-bend و Re.تست های تخت | با انطباق کامل با استانداردهای مربوطه و هنجارهای ASTM A-450 و A-530، که انبساط، جوش و استفاده بدون مشکل را در انتهای مشتریان تضمین می کند. |
| آزمایش جریان گردابی | برای تشخیص همگنی در زیر سطح با استفاده از سیستم تست علامت عیب دیجیتال انجام شد |
| تست هیدرواستاتیک | آزمایش 100٪ هیدرواستاتیک مطابق با هنجارهای ASTM-A 450 برای بررسی نشت لوله انجام شده است، و بزرگترین فشاری که می توانیم 20Mpa/7s را پشتیبانی کنیم. |
| تست هوا تحت فشار | برای بررسی هرگونه شواهدی از نشت هوا |
| بازرسی بصری | پس از غیرفعال کردن، تمام طول لوله ها و لوله ها توسط کارکنان آموزش دیده برای تشخیص عیوب سطح و سایر عیوب تحت بازرسی بصری کامل قرار می گیرند. |
تست تکمیلی:به غیر از تست های ذکر شده در بالا، ما تست تکمیلی محصولات تولیدی را نیز انجام می دهیم.آزمایش های انجام شده در این زمینه عبارتند از:
|
·آزمایش جریان گردابی ·تست OP ·تست رادیوگرافی |
·تست خوردگی ·تست میکرو ·تست ماکرو |
·تست IGC ·تست اولتراسونیک ·تست نفوذ مایع |
لوله سرپانتین به طور گسترده ای در سیستم های مبدل حرارتی استفاده می شود.
فناوری انرژی Hua Dong از سال 1985 شروع به تولید لوله سرپانتین کرد، تا کنون بیش از 300000 تن لوله سرپانتین فولادی را به بیش از 30 کشور عرضه کرده است.
فناوری انرژی Hua Dong با فولاد ضد زنگ آستنیتی، فولاد آلیاژی نیکل (Hastelloy، Monel، Inconel، Incoloy) لوله و لوله بدون درز و جوش داده شده در حال حاضر بیش از 35 سال است، هر سال بیش از 50000 تن لوله و لوله فولادی به فروش می رساند.مشتری ما در حال حاضر بیش از 45 کشور را پوشش می دهد، مانند ایتالیا، انگلستان، آلمان، ایالات متحده آمریکا، کانادا، شیلی، کلمبیا، عربستان سعودی، روسیه، کره، سنگاپور، اتریش، لهستان، فرانسه، .... و شرکت و کارخانه شعبه گروه ما قبلاً توسط :ABS، DNV، GL، BV، PED 97/23/EC، AD2000-WO، GOST9941-81، CCS، TS، CNNC، ISO9001، ISO 14001 تأیید شده اند.
