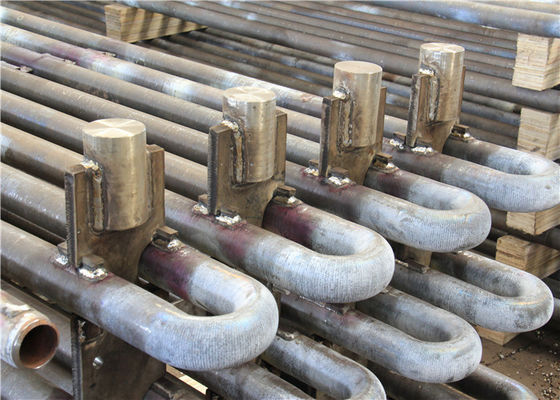

قطعات یدکی دیگ بخار سوپرهیتر 1.5 میلی متری لوله سرپانتین کربن / فولاد ضد زنگ
برخی از تست های کیفیت انجام شده توسط ما عبارتند از:
| تست خوردگی |
فقط در صورت درخواست ویژه مشتری انجام می شود |
| تجزیه و تحلیل شیمیایی |
تست مطابق با استانداردهای کیفی مورد نیاز انجام می شود |
| تست مخرب / مکانیکی |
کششی |سختی |صاف کردن |شراره |فلنج |
| Reverse-bend و Re.تست های تخت |
با انطباق کامل با استانداردهای مربوطه و هنجارهای ASTM A-450 و A-530، که انبساط، جوش و استفاده بدون مشکل را در انتهای مشتریان تضمین می کند. |
| آزمایش جریان گردابی |
برای تشخیص همگنی در زیر سطح با استفاده از سیستم تست علامت عیب دیجیتال انجام شد |
| تست هیدرواستاتیک |
آزمایش 100٪ هیدرواستاتیک مطابق با هنجارهای ASTM-A 450 برای بررسی نشت لوله انجام شده است، و بزرگترین فشاری که می توانیم 20Mpa/7s را پشتیبانی کنیم. |
| تست هوا تحت فشار |
برای بررسی هرگونه شواهدی از نشت هوا |
| بازرسی بصری |
پس از غیرفعال کردن، تمام طول لوله ها و لوله ها توسط کارکنان آموزش دیده برای تشخیص عیوب سطح و سایر عیوب تحت بازرسی بصری کامل قرار می گیرند. |
تست تکمیلی:به غیر از تست های ذکر شده در بالا، ما تست تکمیلی محصولات تولیدی را نیز انجام می دهیم.آزمایش های انجام شده در این زمینه عبارتند از:
|
·آزمایش جریان گردابی
·تست OP
·تست رادیوگرافی
|
·تست خوردگی
·تست میکرو
·تست ماکرو
|
·تست IGC
·تست اولتراسونیک
·تست نفوذ مایع
|
معرفی محصول
|
نام محصول
|

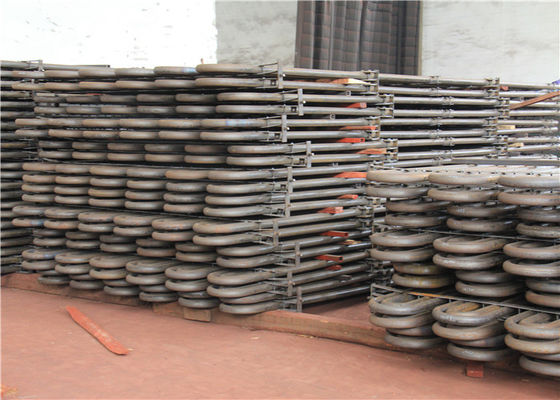

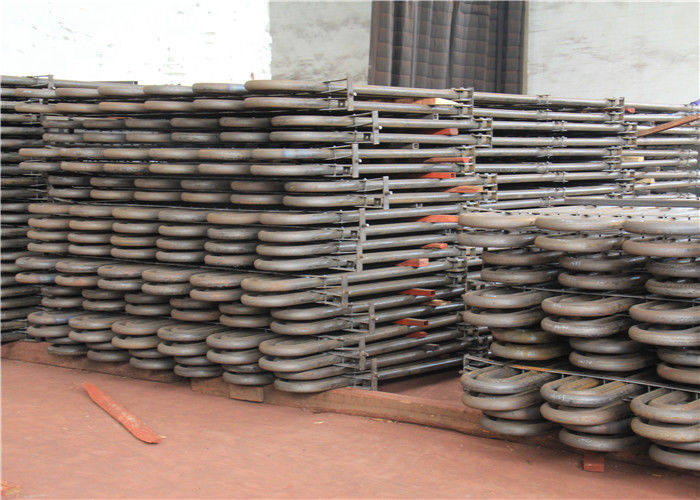

اکونومایزر برای بویلر
|
|
نوع ساختار
|
کویل لوله مارپیچ
|
|
مواد لوله
|
- فولاد کربنی: 20#، 20G، A195، A-1
- فولاد کم آلیاژی کلاس کورتن: فولاد کورتن، فولاد ND (09CrCuSb)
- فولاد آلیاژی: 15CrMoG، T11
|
|
استاندارد
|
چین GB، ASME
|
|
درجه سازنده
|
چین درجه A، گواهی ABS، گواهی TUV
|
|
نوع لوله
|
|
|
مشخصات لوله
|
طبق نیاز مشتری
|
|
ضخامت لوله
|
طبق نیاز مشتری
|
|
فشار کاری
|
1.6 مگاپاسکال ~ 13.2 مگاپاسکال
|
|
دمای کاری
|
بستگی به مواد دارد
|
|
جوشکاری
|
جوش لب به لب لوله اتوماتیک GTAW (TIG).
|
|
جوش NDT
|
RT اتوماتیک 100%
|
لوله U-Bend مطابق با استانداردهای زیر است:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
درجه فولاد:
| فریت |
آستنیت |
دوبلکس |
سوپر دوبلکس |
آلیاژهای نیکل |
تیتانیوم |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
لوله سایر آلیاژها و گریدهای فولادی را می توان بنا به توافق تولید کرد.
الزامات فنی:
مشخصات استاندارد لوله های مستقیم برای خم شدن:
ASME SA 213;ASME SB 163;ASME A789، ASME SA268، ASME SA269 و غیره
علامت گذاری:قبل از خم شدن با علامت گذاری ماشین در سرتاسر طول لوله (بخش خم شده پس از گرما).
درمان بدون علامت)
توجه داشته باشید:علامت گذاری پس از خم شدن روی قسمت های مستقیم لوله U-Bending نیز امکان پذیر است.
لوله های U-Bend:
-TEMA RCB 2.31 Standard Of The Tubular Exchanger Manufacturers Association (ویرایش نهم).
- مشخصات استاندارد ASTM A688/ASME SA688 برای لوله های جوش داده شده مقاوم در برابر خوردگی آستنیتی
درجه فولاد طراحی شده برای دیگ های آب تغذیه.
- ASTM B163/ASME SA163 الزامات فنی استاندارد برای لوله های نیکل و آلیاژ نیکل برای
کندانسورها و مبدل های حرارتی
-مشخصات مشتری
شعاع خمشی:از 1.5 * OD (قطر بیرونی) تا 1500 میلی متر
هنگام سفارش لوله های با شعاع کمتر یا مساوی 1.5*OD، باید با دقت هندسی موافقت کرد.
لوله های مستقیم حداکثر طول:(قبل از خم شدن): 35000 میلی متر.
طول پا:حداقل 1 متر، حداکثر16500 میلی متر (برای حداکثر R=1500 میلی متر)
توجه داشته باشید:اندازه های دیگر بر اساس توافق موجود است.
حرارت درمانی:استرس پس از خم شدن U (منطقه خمشی به علاوه 300 میلی متر برای هر پا) کاهش می یابد.
تست هیدرواستاتیک پس از خم شدن U: حداکثر فشار تست 600 بار، خیساندن 10 ثانیه.با
آب غیر مادیتمیز کردن هوای فشرده پس از آزمایش هیدرولیک.
بسته بندی: در Strong Transport-Worthy جعبه های چوبی پیش بخور با ابعاد مربوطه برای
طول هر لوله، شعاع، قطر، مطابق با الزامات PO و همچنین در پلی اتیلن پیچیده شده است
فیلم ها با درپوش های پلاستیکی نرم در دو انتهای لوله.
