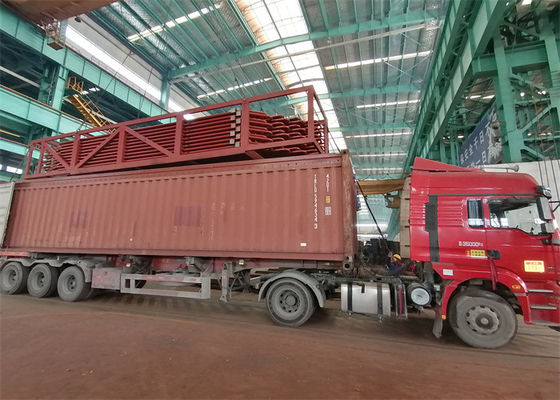

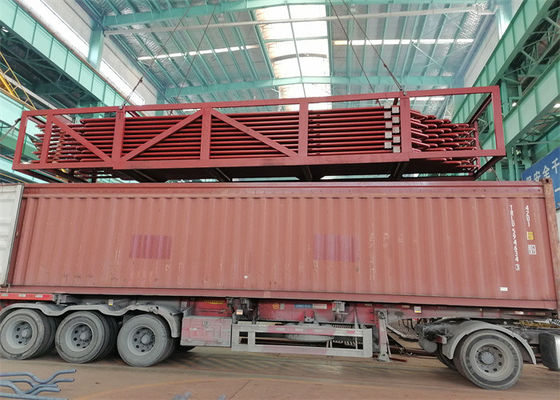

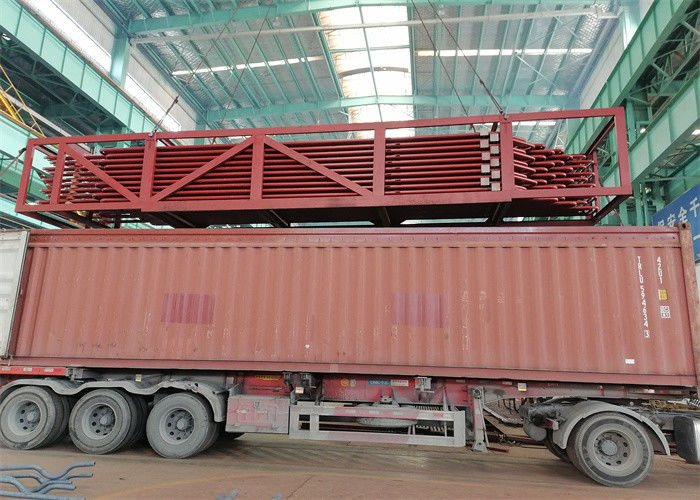

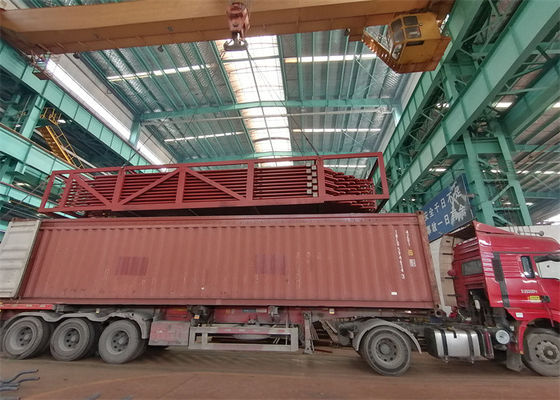

U Bend Steel Seamless Tube Serpentine Coil Superheater Annealed Coil برای آسیاب شکر

کویل سوپرهیتر لوله سرپانتین بدون درز استاندارد ASME

معرفی لوله سرپانتین

سرپانتین لوله سیم پیچ از لوله تیتانیوم خم شده است و به طور گسترده در استفاده از مبدل های حرارتی استفاده می شود و به دلیل وزن، استحکام و مقاومت در برابر خوردگی، یک ماده ایده آل را ارائه می دهد.ما با توجه به طراحی سفارشی به شدت تولید کردیم.ما همچنین سیم‌پیچ‌ها را در اندازه‌ها و شکل‌های خاص تولید می‌کنیم، مانند کویل‌های U فوق‌ریز، کویل مارپیچ، کویل نوع جعبه، کویل نوع درام، کویل نوع S، سیم پیچ مخروطی، کویل نوع بیضی، کویل‌های دایره‌ای، کویل مارپیچ، سیم‌پیچ دوبل مارپیچ، کویل مارپیچ سه‌گانه. ، کویل نیم لوله.

لوله سرپانتین به طور گسترده ای در سیستم های مبدل حرارتی استفاده می شود.

عملکرد لوله سوپرهیتر جذب گرما است.لوله فولادی دیگ بدون درز یا لوله فولادی آلیاژی مقاوم در برابر حرارت به شکل مار خم می شود و هر دو انتهای آن به ترتیب به ظروف ورودی و خروجی جوش داده می شود.

الزامات خاص عبارتند از:

1. فلزات سوپرهیتر و لوله بخار باید دارای استحکام خزش کافی، استحکام بادوام و انعطاف پذیری بادوام باشند. در محاسبه استحکام لوله سوپرهیتر، حد مقاومت در دمای بالا مبنای اصلی است و سپس از حد خزش برای بررسی استفاده می شود. هنگامی که فلز لوله سوپرهیتر از استحکام بالایی برخوردار باشد، از یک سو، می تواند عملکرد ایمن را در شرایط خزش تضمین کند، از سوی دیگر، می تواند از مشکل در پردازش و عملیات ناشی از دیواره لوله بیش از حد ضخیم جلوگیری کند.

2. لازم است که فلز لوله سوپرهیتر در ریزساختار و خواص پایداری خوبی در طول عملیات طولانی مدت در دمای بالا داشته باشد.

3. عملکرد فرآیند خوب مورد نیاز است، به خصوص عملکرد جوشکاری خوب است. لوله سوپرهیتر نیز برای داشتن عملکرد سرد خوب مورد نیاز است.

4. مقاومت اکسیداسیون بالایی فولاد مورد نیاز است. عموماً لازم است که فلز لوله سوپرهیتر در دمای کارکرد (یعنی دمای دیواره لوله) تا عمق کمتر از 0.1 میلی متر در سال اکسید شود.

سوپرهیترها و گرم کن‌ها قطعات مهمی برای سطوح گرمایشی هستند که برای افزایش دمای بخار با هدف بهبود آنتالپی بخار و افزایش راندمان گردش حرارتی نیروگاه استفاده می‌شوند.

سوپرهیترها برای گرم کردن بخار سوپرهیت شده به بخار سوپرهیت با دمای خاصی کار می کنند.هنگامی که بار دیگ بخار یا سایر شرایط کاری تغییر می کند، لازم است مطمئن شوید که دمای بخار سوپرهیت نرمال و در محدوده مجاز تغییرات دما باشد.

از گردش حرارتی در نیروگاه، پارامترهای اصلی فشار و دما بالاتر است، راندمان حرارتی گردش بهتر است یا رطوبت بخار پشت توربین بخار خیلی زیاد است و بر ایمنی آن تأثیر می گذارد.در حالی که دمای بخار سوپرهیر توسط مواد فلزی محدود شده است، در حال حاضر، به دلیل محدودیت مواد فلزی، دمای سوپرهیت برای اکثر دیگ های نیروگاه هنوز در محدوده 540-555 درجه است و برای جلوگیری از رطوبت بخار تیغه توربین بخار. عقب خیلی بزرگ است، بنابراین سیستم گرمایش وسط اعمال می شود.

درلوله سرپانتینمطابق با استانداردهای زیر:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

درجه فولاد:

لوله سایر آلیاژها و گریدهای فولادی را می توان بنا به توافق تولید کرد.

برخی از تست های کیفیت انجام شده توسط ما عبارتند از:

تست تکمیلی:به غیر از تست های ذکر شده در بالا، ما تست تکمیلی محصولات تولیدی را نیز انجام می دهیم.آزمایش های انجام شده در این زمینه عبارتند از:
