لوله فولادی دیگ بخار DIN17175 4 دنده مقاومت در برابر خوردگی موضوع
Product Details
| نام محصول: | لوله دیگ بدون درز فولاد کربنی | کاربرد: | برای دیگ فشار بالا، متوسط، پایین و هدف فشار |
|---|---|---|---|
| استاندارد: | DIN17175 | مواد: | ST35.8 |
| برجسته کردن |
لوله فولادی دیگ بخار DIN17175,لوله فولادی بویلر با رزوه 4 دنده,لوله رزوه دار DIN17175 |
||
Product Description

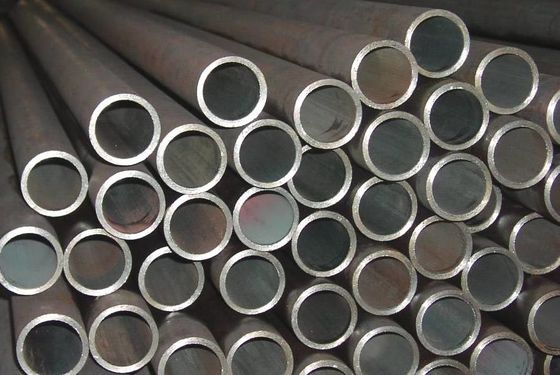

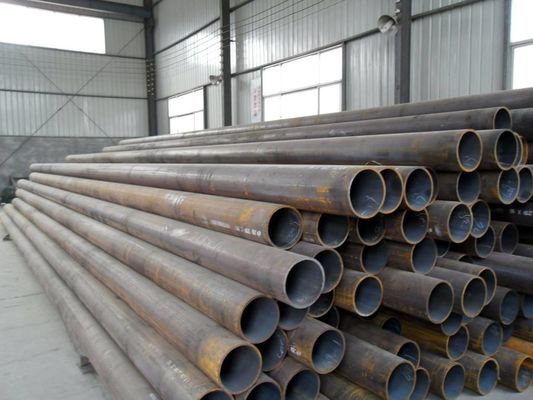

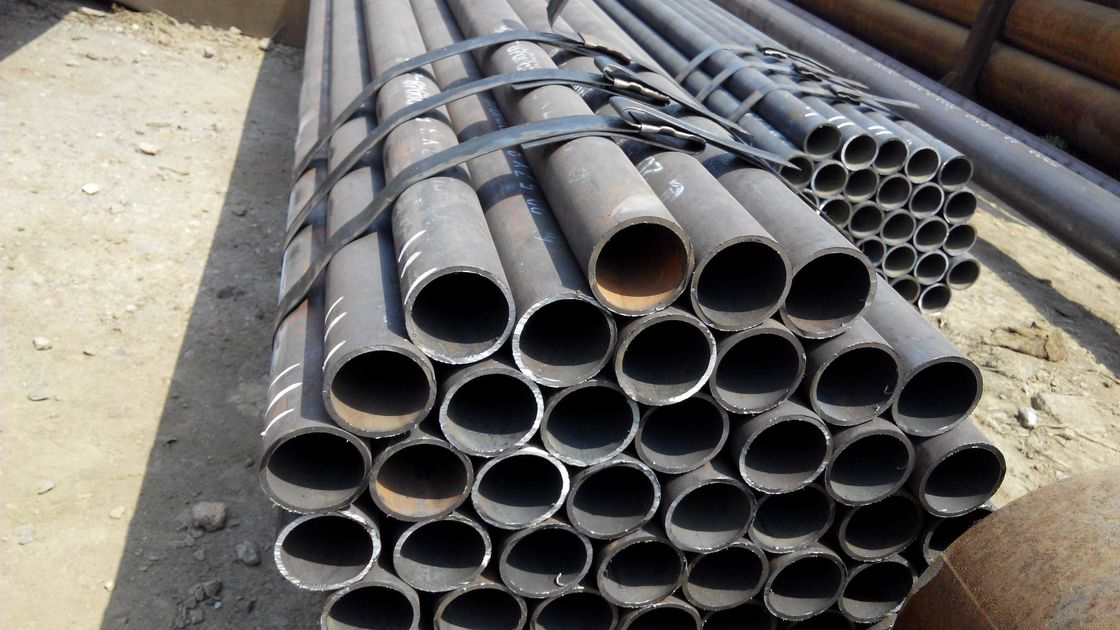

لوله دیگ بخار کربن فولادی بدون درز فشار بالا لوله فولادی کربن 37.8
استاندارد تولید: GB/T20409-2006
درجه فولاد: 20G,20MNG,25MNG,12CRMOG,15CRMOG,SA210A1,SA210C,SA213T2/T12,WB36,T91,T11,
P11,P22,P92,P5,P9,R102,CR5MO,16MO3,12CR2MOWVTIB
شماره موضوعات:4 دنده / 6 دنده / 8 دنده / 12 دنده
رزوه داخلی دیگ فشار قوی لوله Rifledیکی از انواع آندوفراگم است که خط مارپیچی لوله فولادی بدون درز را پردازش می کند.کاربرد اصلی در ظرفیت دیوار خنک کننده آب دیگ بخار.معمولاً با لوله فلورسنت که از مقایسه استفاده می کند، می تواند شرایط جوش هسته ای را در شرایط عملیاتی بار تب بالا حفظ کند، بنابراین از ارسال حالت فیلمبرداری اجتناب می کند، از سوختن لوله جلوگیری می کند، طول عمر لوله را افزایش می دهد.
پارامترهای شیمیایی و مکانیکی
| مقطع تحصیلی | سی | منگنز | سی | Cr | مو | اس | پ |
| 20 گرم | 0.17 ~ 0.23 | 0.35 ~ 0.65 | 0.17 ~ 0.37 | --- | --- | 0.020 ≤ | ≤0.025 |
| 20MnG | 0.17 ~ 0.23 | 0.70 تا 1.00 | 0.17 ~ 0.37 | --- | --- | 0.020 ≤ | ≤0.025 |
| 25MnG | 0.22 ~ 0.29 | 0.70 تا 1.00 | 0.17 ~ 0.37 | --- | --- | 0.020 ≤ | ≤0.025 |
| 12CrMoG | 0.08 ~ 0.15 | 0.40 ~ 0.70 | 0.17 ~ 0.37 | 0.40 ~ 0.70 | 0.40 ~ 0.55 | 0.020 ≤ | ≤0.025 |
| 15CrMoG | 0.12 ~ 0.18 | 0.40 ~ 0.70 | 0.17 ~ 0.37 | 0.80 ~ 1.10 | 0.40 ~ 0.55 | 0.020 ≤ | ≤0.025 |
| SA-210A1 | ≤0.27 | ≤0.93 | ≥0.10 | --- | --- | ≤0.035 | ≤0.035 |
| SA-210C | ≤0.35 | 0.29 ~ 1.06 | ≥0.10 | --- | --- | ≤0.035 | ≤0.035 |
| SA-213T2 | 0.10 ~ 0.20 | 0.30 ~ 0.61 | 0.10 ~ 0.30 | 0.50 ~ 0.81 | 0.44 ~ 0.65 | ≤0.025 | ≤0.025 |
| SA-213T12 | 0.05 ~ 0.15 | 0.30 ~ 0.61 | ≤0.50 | 0.80 ~ 1.25 | 0.44 ~ 0.65 | ≤0.025 | ≤0.025 |
| مقطع تحصیلی | T (MPa) | Y (MPa) | E(%) | سختی |
| 20 گرم | 410 تا 550 | 245 | ≥24 | --- |
| 20MnG | ≥415 | ≥240 | ≥22 | --- |
| 25MnG | ≥485 | ≥275 | ≥20 | --- |
| 12CrMoG | 410 ~ 560 | ≥205 | ≥21 | --- |
| 15CrMoG | 440 تا 640 | ≥235 | ≥21 | --- |
| SA-210C | ≥415 | ≥255 | ≥30 | ≤143HBW |
| SA-210A1 | ≥485 | ≥275 | ≥30 | ≤179HBW |
| SA-213T2 | ≥415 | ≥205 | ≥30 | ≤163HBW |
| SA-213T12 | ≥415 | ≥220 | ≥30 | ≤163HBW |
| اندازه لوله برای مبدل های حرارتی و کندانسورها و بویلر | |||||||||||
| قطر خارج | BWG | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| ضخامت دیوار میلی متر | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| میلی متر | اینچ | وزن کیلوگرم بر متر | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| شکل لوله: مستقیم و U- خم و پره دار و پیچ خورده | |||||||||||
| لوله فولادی ضد زنگ: A/SA213، A/SA249، A/SA268، A/SA269، A/SA789، EN10216-5، A/SA688، B/SB163، JIS-G3463، GOST9941-81. | |||||||||||
| لوله فولادی کربن و آلیاژی: A/SA178, A/SA179, A/SA192,A/SA209, A/SA210, A/SA213, A.SA214 |
|||||||||||
