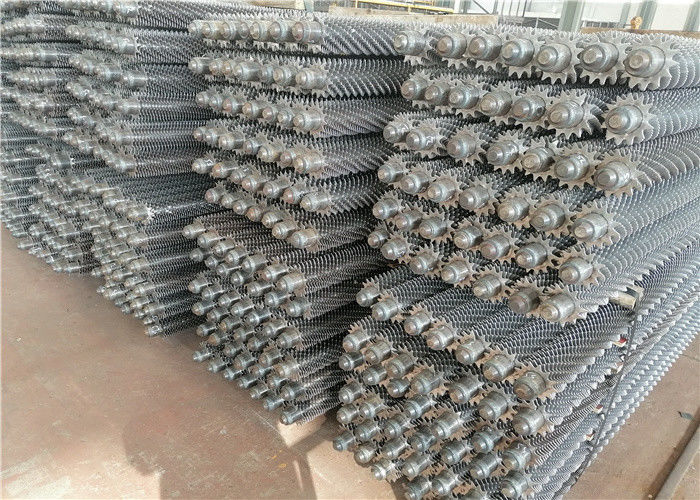

لوله فین دیگ مارپیچی دندانه دار، لوله پره دار مارپیچی لحیم کاری
Product Details
| مواد: | فولاد کربن / فولاد آلیاژی / فولاد ضد زنگ | محدوده برنامه های کاربردی: | تبادل حرارت |
|---|---|---|---|
| حجم گرد و غبار: | گرد و غبار کمی | وضعیت: | جدید |
| مشخصات: | سفارشی | بسته بندی: | پکیج فریم آهنی |
| برجسته کردن |
لوله پره دیگ مارپیچ دندانه دار,لوله پره دیگ لحیم کاری,لوله پره دار مارپیچ لحیم کاری |
||
Product Description
لوله فین دیگ مارپیچی دندانه دار، لوله پره دار مارپیچی لحیم کاری
انواع لوله باله
لوله پره دار اسپیرا جوشکاری با مقاومت فرکانس بالا
لوله باله مارپیچی جوشکاری با مقاومت فرکانس بالا در حال واردات جریان با توان بالا با فرکانس بالا است، با استفاده از ناحیه تماس جوش فعلی و ناحیه مجاور برای تولید مقاومت سطح تماس جوش مذاب داغ برای ذوب شدن یا نیمی از حالت پلاستیکی. و سپس سطح تماس جوشکاری فشار مناسب را ارائه دهید، بنابراین کار جوشکاری لوله پره ای را کامل کنید.
لوله پره دار مارپیچ لحیم کاری
لوله باله مارپیچ لحیم کاری نوعی لحیم کاری است که با لحیم کاری با نقطه ذوب کمتر از لحیم کاری پر می شود و سپس دمای جوش لحیم کاری را گرم می کند.هنگامی که لحیم ذوب نمی شود، چاه همجوشی لحیم خیس و جوش داده می شود و اتصال لحیم با گسترش نقطه تماس قطعه لحیم کاری تشکیل می شود تا جوشکاری لوله باله مارپیچی تکمیل شود.
| مورد | لوله پایه OD (میلی متر) |
ضخامت لوله پایه (میلی متر) | ارتفاع باله (میلی متر) | ضخامت باله (mm) | پیچ باله (میلی متر) |
| دامنه | 25.4 میلی متر ~ 1600 میلی متر | 2.5 میلی متر ~ 40 میلی متر | 0.5 میلی متر ~ 20.0 میلی متر | 0.5 میلی متر ~ 3.0 میلی متر | 5 میلی متر ~ 25.4 میلی متر |
| مواد | فولاد کربن، فولاد آلیاژی، فولاد ضد زنگ | ||||
| طول | 0<L≤ 12000 | ||||
مزایای
1. مقاومت در برابر خوردگی خوب
سایش عمدتا به دلیل ضربه و اثر برش ذرات خاکستری روی لوله است.سایش در اطراف لوله در سطح 30 درجه شدیدترین است.وقتی S1/d=S2/d=2، مقدار سایش در اینجا 3 برابر مقدار متوسط است.
به دلیل تغییر جهت جریان هوا، ردیف دوم شدیدترین سایش را دارد.وقتی S1/d=S2/d=2، سایش ردیف دوم دو برابر سایش ردیف اول است و سایش ردیف بعدی عموماً 30 تا 40 درصد بیشتر از ردیف اول است.
ترتیب ردیف اول مانند ترتیب ردیف اول در ترتیب است. تحت شرایط یکسان، حداکثر سایش دسته لوله طولی 3-4 برابر کمتر از بسته نرم افزاری لوله است.
سرعت سایش لوله مستقیماً با ضریب غیریکنواختی سرعت گاز دودکش KV3.33 متناسب است و با ضریب عدم یکنواختی غلظت خاکستر بادی Ku نسبت مستقیم دارد.
اکونومایزر لوله پره دار شکل h به ترتیب مرتب شده است.باله h شکل فضا را به چند ناحیه کوچک تقسیم می کند و اثر جریان یکنواخت بر جریان هوا دارد.در مقایسه با اکونومایزر لوله نوری، اکونومایزر باله مارپیچ و اکونومایزر باله طولی با آرایش مبهم، عمر سایش در شرایط دیگر 3-4 برابر بیشتر است.
دمپر جانبی گاز دودکش از قسمت خمشی محافظت می کند.
2. کاهش تجمع گرد و غبار
تشكيل خاكستر در پشت لوله و طرفهاي رو به باد رخ مي دهد. به راحتي مي توان لوله را با نامرتب شست و شو داد و گرد و غبار كمتري در پشت جمع مي شود. در مورد چيدمان لوله به ترتيب، به دليل اينكه جريان هوا به راحتي شسته نمي شود. در پشت لوله، تجمع خاکستر بیشتر در آرایش لوله به ترتیب نسبت به ستون اشتباه وجود دارد.
باله نوع h در دو طرف لوله جوش داده می شود که خاکستر را جمع نمی کند، در حالی که جریان هوا مستقیم جریان دارد، جهت جریان هوا تغییر نمی کند و باله خاکستر جمع نمی کند.
یک شکاف 4-10 در وسط پره نوع h باقی مانده است که می تواند جریان هوا را برای جارو کردن پره لوله برای جمع شدن گرد و غبار هدایت کند.
از آنجایی که زاویه مارپیچی باله جهت جریان را هدایت می کند، تجمع خاکستر لوله پره جدی تر است و نمی توان از اکونومایزری که خاکستر شل تشکیل نمی دهد استفاده کرد. عملیات میدانی نشان می دهد که لوله پره h شکل خاکستر را جمع نمی کند. ، در حالی که باله مارپیچی جدی است.
لوله باله طولی توسط جریان هوا در امتداد باله تشکیل می شود زیرا باله روی سطح و پشت خاکستر انباشته جوش داده می شود. برخی از مناطق مستعد تجمع گرد و غبار هستند.
باله h شکل که یک کانال مستقیم در دو طرف ایجاد می کند، بهترین اثر دمیدن را دارد.
3. فضای فشرده و کم هزینه
مجموعه لوله بسیار فشرده است و ارتفاع دود دم را به خوبی کاهش می دهد.
وزن کل بسیار کاهش می یابد و بار سیستم تعلیق کاهش می یابد.
کاهش هزینه اکونومایزر و دیگ انتگرال.
4. مقاومت جانبی دود را کاهش دهید
کاهش هزینه عملیاتی و سرمایه گذاری فن القایی.
