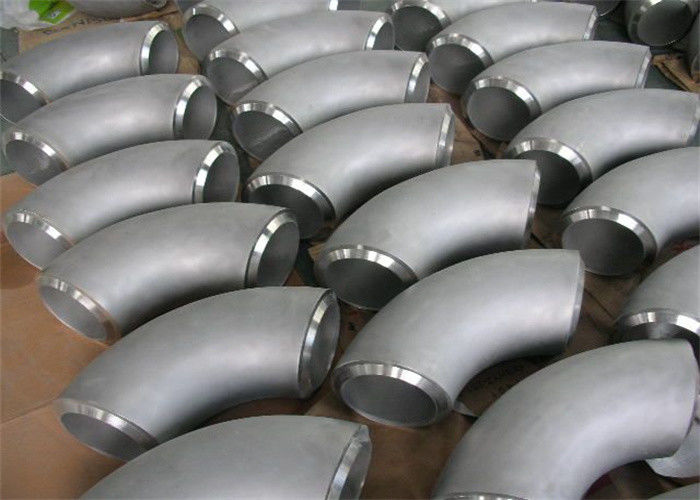

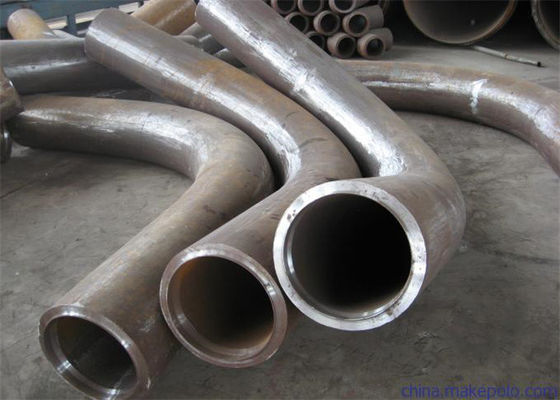

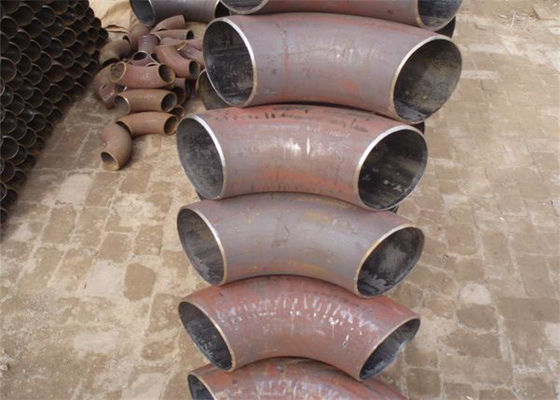

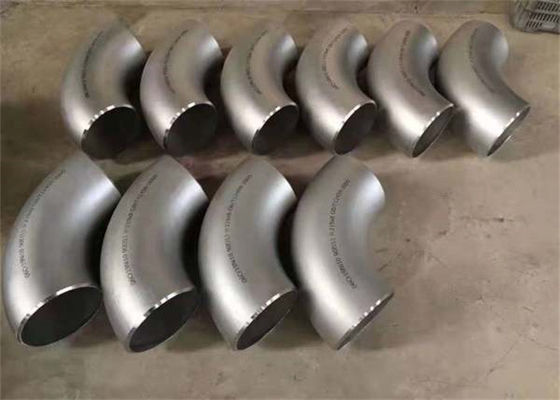

سطح فشار لوله های فولادی ضد زنگ ASTM A234 زانویی 3D Radius SCH5S
Product Details
| مواد: | فولاد کربن | کاربرد: | صنایع بویلر، انرژی، پتروشیمی، معدن، صنایع غذایی، کاغذ، گاز و سیالات |
|---|---|---|---|
| اندازه: | 2 اینچ، 3 اینچ، 4 اینچ، 6 اینچ، 8 اینچ | شعاع: | 1.5D، 2.5D، 5D، 3D |
| ضخامت: | سفارشی | لوله مخصوص: | لوله بویلر نوع U |
| برجسته کردن |
زانوهای لوله فولادی ضد زنگ ASTM A234,زانوهای لوله فولادی ضد زنگ با شعاع سه بعدی,زانوهای جوش فولاد ضد زنگ SCH5S |
||
Product Description
لولهها و لولههای بدون درز فولادی کربنی ASTM A234 WPB پرکاربرد
اطلاعات محصول
استاندارد
| اسمی اندازه لوله |
خارج از قطر |
داخل قطر |
دیوار ضخامت |
مرکز برای پایان دادن |
لوله برنامه |
وزن پوند |
| 1/2 | 0.84 | 0.622 | 0.109 | 0.62 | 40 | 0.09 |
| 3/4 | 1.05 | 0.824 | 0.113 | 0.75 | 40 | 0.1 |
| 1 | 1.32 | 1.05 | 0.133 | 0.88 | 40 | 0.22 |
| 1 1/4 | 1.66 | 1.38 | 0.14 | 1 | 40 | 0.33 |
| 1 1/2 | 1.9 | 1.61 | 0.145 | 1.12 | 40 | 0.43 |
| 2 | 2.38 | 2.07 | 0.154 | 1.38 | 40 | 0.85 |
| 2 1/2 | 2.88 | 2.47 | 0.203 | 1.75 | 40 | 1.7 |
| 3 | 3.5 | 3.07 | 0.216 | 2 | 40 | 2.5 |
| 3 1/2 | 4 | 3.55 | 0.226 | 2.25 | 40 | 3.4 |
| 4 | 4.5 | 4.03 | 0.237 | 2.5 | 40 | 4.5 |
| 5 | 5.56 | 5.05 | 0.258 | 3.12 | 40 | 7.5 |
| 6 | 6.62 | 6.06 | 0.28 | 3.75 | 40 | 11.7 |
| 8 | 8.62 | 7.98 | 0.322 | 5 | 40 | 23.3 |
| 10 | 10.75 | 10.02 | 0.365 | 6.25 | 40 | 40.9 |
| 12 | 12.75 | 12 | 0.375 | 7.5 | * | 61.4 |
| 14 | 14 | 13.25 | 0.375 | 8.75 | 30 | 78.1 |
| 16 | 16 | 15.25 | 0.375 | 10 | 30 | 101 |
| 18 | 18 | 17.25 | 0.375 | 11.25 | * | 128 |
| 20 | 20 | 19.25 | 0.375 | 12.5 | 20 | 159 |
| 24 | 24 | 23.25 | 0.375 | 15 | 20 | 231 |
| 30 | 30 | 29.25 | 0.375 | 18.5 | * | 358 |
| 36 | 36 | 35.25 | 0.375 | 22.25 | * | 518 |
| 42 | 42 | 41.25 | 0.375 | 26 | * | 707 |
| 48 | 48 | 47.25 | 0.375 | 29.88 | * | 1000 |
فوق العاده قوی
| اسمی اندازه لوله |
خارج از قطر |
داخل قطر |
دیوار ضخامت |
مرکز برای پایان دادن |
لوله برنامه |
وزن پوند |
| 1/2 | 0.84 | 0.546 | 0.147 | 0.62 | 80 | 0.15 |
| 3/4 | 1.05 | 0.742 | 0.154 | 0.75 | 80 | 0.16 |
| 1 | 1.32 | 0.957 | 0.179 | 0.88 | 80 | 0.28 |
| 1 1/4 | 1.66 | 1.28 | 0.191 | 1 | 80 | 0.45 |
| 1 1/2 | 1.9 | 1.5 | 0.2 | 1.12 | 80 | 0.61 |
| 2 | 2.38 | 1.94 | 0.218 | 1.38 | 80 | 1.2 |
| 2 1/2 | 2.88 | 2.32 | 0.276 | 1.75 | 80 | 2 |
| 3 | 3.5 | 2.9 | 0.3 | 2 | 80 | 3.3 |
| 3 1/2 | 4 | 3.36 | 0.318 | 2.25 | 80 | 4.5 |
| 4 | 4.5 | 3.83 | 0.337 | 2.5 | 80 | 6.2 |
| 5 | 5.56 | 4.81 | 0.375 | 3.12 | 80 | 10.5 |
| 6 | 6.62 | 5.76 | 0.432 | 3.75 | 80 | 17 |
| 8 | 8.62 | 7.63 | 0.5 | 5 | 80 | 34.3 |
| 10 | 10.75 | 9.75 | 0.5 | 6.25 | 60 | 53.5 |
| 12 | 12.75 | 11.75 | 0.5 | 7.5 | * | 77.6 |
| 14 | 14 | 13 | 0.5 | 8.75 | * | 100 |
| 16 | 16 | 15 | 0.5 | 10 | 40 | 134 |
| 18 | 18 | 17 | 0.5 | 11.25 | * | 170 |
| 20 | 20 | 19 | 0.5 | 12.5 | 30 | 209 |
| 24 | 24 | 23 | 0.5 | 15 | * | 302 |
| 30 | 30 | 29 | 0.5 | 18.5 | 20 | 475.1 |
| 36 | 36 | 35 | 0.5 | 22.25 | 20 | 686.1 |
| 42 | 42 | 41 | 0.5 | 26 | * | 936.1 |
| 48 | 48 | 47 | 0.5 | 29.88 | * | 1250 |
گستره محصول :
اندازه: 1/8 اینچ NB تا 100 اینچ NB
زمانبندی: SCH20، SCH30، SCH40، STD، SCH80، XS، SCH60، SCH80، SCH120، SCH140، SCH160، XXS
نوع: بدون درز / ERW / جوش داده شده / ساخته شده / آهنگری
فرم: کاهنده خارج از مرکز، کاهنده متحدالمرکز
مواد
کاهنده فولاد ضد زنگ - SS Reducer
ASTM A403 WP Gr.304، 304H، 309، 310، 316، 316L، 317L، 321، 347، 904L
کاهنده فولاد کربن - کاهنده CS
ASTM A 234 WPB، WPBW، WPHY 42، WPHY 46، WPHY 52، WPH 60، WPHY 65 و WPHY 70.
کاهنده فولاد کربن با دمای پایین - کاهنده LTCS
ASTM A420 WPL3 / A420WPL6
کاهنده فولاد آلیاژی - کاهنده AS
ASTM / ASME A/SA 234 گرمWP 1، WP 5، WP 9، WP 11، WP 12، WP 22، WP 91
کاهنده فولادی دوبلکس
ASTM A 815 UNS NO S 31803, S 32205.
کاهنده آلیاژ نیکل
استاندارد
- ASTM / ASME SB 336.
- UNS 10276 (کاهنده HASTELLOY C 276)
- UNS 2200 (کاهنده نیکل 200)،
- UNS 2201 (کاهنده نیکل 201)،
- UNS 4400 (کاهنده MONEL 400)،
- UNS 8020 (کاهنده آلیاژ 20)،
- UNS 8825 (کاهنده INCONEL 825)،
- UNS 6600 (کاهنده INCONEL 600)،
- UNS 6601 (کاهنده INCONEL 601)،
- UNS 6625 (INCONEL 625 Reducer)،
خدمات ارزش افزوده
- گالوانیزه گرم
- پوشش اپوکسی
گواهی آزمون
گواهی تست آسیاب طبق EN 10204 / 3.1B
Product Highlights
لولهها و لولههای بدون درز فولادی کربنی ASTM A234 WPB پرکاربرد اطلاعات محصول 1. فولاد کربنی: ASTM/ASME A234 WPB، WPC 2. فولاد آلیاژی: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911,15Mo3 15CrMoV, 35CrMoV 3. فولاد ضد زنگ: ASTM/ASME A403 WP 304-304L-304H-304LN-304N 4.ASTM/ASME A403 WP 316...
