لوله مارپیچ فولادی ضد زنگ ASME برای مبدل حرارتی کربن خنثی
شرح لوله باله اسپریال

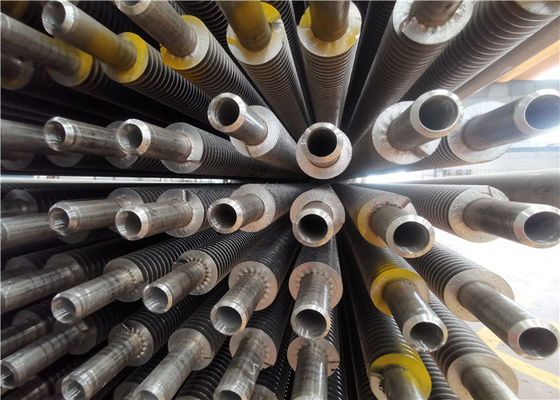

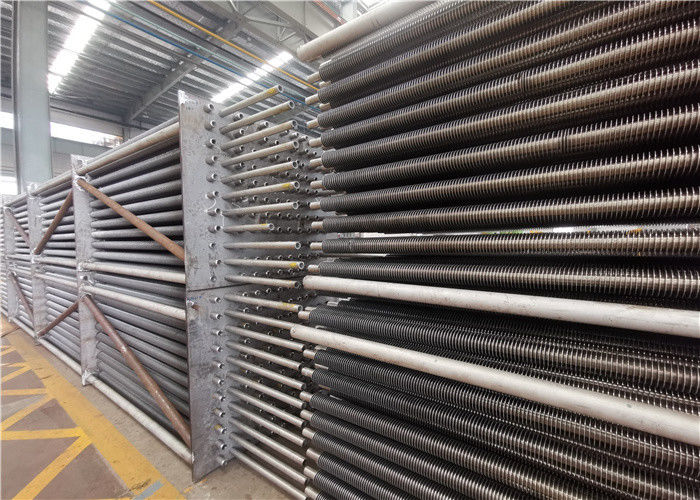

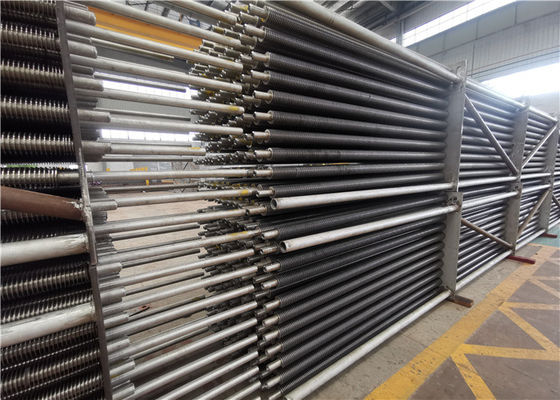

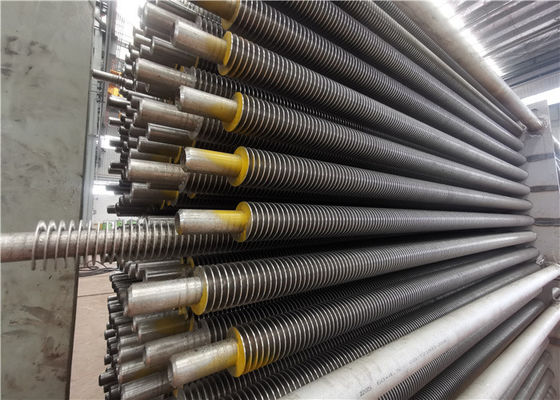

لوله پره دار مارپیچبا جوشکاری نوار فولادی بر روی لوله برهنه در امتداد مسیر مارپیچی با روش جوشکاری با فرکانس بالا ایجاد می شود.از طریق فرایند سیم پیچ مواد باله و جوشکاری با فرکانس بالا ، لوله پره ای مارپیچ می تواند فشار باله و لوله را به طور کلی ذوب کند ، مقاومت حرارتی تماس آن تقریباً 0 است که می تواند تنش حرارتی متناوب را تحمل کند.عدم تغییر شکل پس از جوشکاری ، به منظور تضعیف ظرفیت باربری لوله پایه ، برای انتقال حرارت از باله به دیواره داخلی لوله پایه مثر است. لوله مارپیچ توسط لوله پره دار اسپریال (قسمت آرنج فاقد پره است) از گروه لوله به عنوان سطح گرم کننده اکونومایزر ، یعنی اسپریال تشکیل شده است. اقتصاد ساز باله
لوله پره ای مارپیچ به طور گسترده ای در بازیابی حرارت دستگاه زغال سنگ ، پیش گرم کننده هوا و دیگهای حرارتی ضایعاتی و همچنین تجهیزات تبادل حرارتی در صنایع شیمیایی و مخازن تحت فشار استفاده می شود. محصولات ما را می توان با توجه به نیاز مشتریان و موقعیت خود تغییر داد. ما لوله های مارپیچی ایمن ، قابل اعتماد و کارآمد را طراحی و تولید می کنیم. همچنین سیستم های تضمین کیفیت محصول مستقل را تکمیل کرده است.تولید لوله های باله مارپیچ با راندمان انتقال حرارت بالا ، دارای مقاومت در برابر گازهای دودکش هستند و برای فضای کوچکی طراحی شده اند.
1. مبدلهای حرارتی لوله پر شده از مجموعه ای از پوسته و لوله های باله تشکیل شده است.
2. برای افزایش سطح م ofثر لوله های مبدل حرارتی از فین ها استفاده می شود.
3. لوله های پره زمانی مورد استفاده قرار می گیرند که ضریب انتقال حرارت در خارج لوله ها به میزان قابل توجهی کمتر از ضریب داخلی آن باشد ؛ مانند انتقال حرارت از مایع به گاز ، بخار به گاز ، مانند مبدل حرارتی بخار به هوا ، مبدل حرارتی مایع حرارتی به هوا ، هنگامی که نیاز به یک سطح گسترده فقط در یک طرف سیال است یا هنگامی که فشار کار باید در یک طرف سیال باشد.
ناحیه انتقال حرارت لوله بادی 8 برابر لوله نور است ، تبادل حرارتی با راندمان بالا ، نسبت به سایر محصولات تبادل حرارتی پیشرفته تر است.
کاربرد: دیگ بخار ، مبدل حرارتی ، بویلر حرارتی ضایعات نیروگاه ، مهندسی پتروشیمی.
پارامتر فنی
| متوسط |
هوا ، گاز دودکش ، روغن حرارتی ، آب ، آب نمک ، مبرد و غیره |
| درجه حرارت |
مبدل حرارتی استاندارد تا 560 درجه سانتی گراد توسط مواد خاص می تواند بالاتر باشد |
| مواد لوله |
فولاد کربنی ، فولاد ضد زنگ ، آلیاژ یا مواد خاص |
| مواد دنده |
فولاد کربنی ، فولاد ضد زنگ ، فلزات آهنی ، آلیاژ یا مواد خاص |
| عایق حرارتی و عملیات سطحی |
با توجه به مشخصات مشتریان
|
امکانات
1. بدنه تجهیزات را می توان در چندین ماژول طراحی کرد تا از عملکرد طولانی مدت و پایدار اطمینان حاصل شود.
2. ساختار جمع و جور که می تواند ناحیه مبدل حرارتی را به منظور افزودن ناحیه انتقال حرارت و نشت کمتر افزایش دهد
3. بهبود کارایی انتقال حرارت
4. چیدمان ساختار: در چیدمان خطی یا پلکانی
جزئیات
1. محصولات ما را می توان با توجه به نیاز مشتریان و شرایط تغییر داد.
2. ما لوله های امن ، مطمئن و کارآمد H-fin را طراحی و تولید می کنیم. HD BOILER همچنین سیستم های تضمین کیفیت محصول مستقل را تکمیل کرده است.
3. تولید لوله های H-fin با راندمان انتقال حرارت بالا هستند ، آنها دارای مقاومت گاز دودکش هستند و برای یک فضای کوچک طراحی شده اند.
کنترل کیفیت
| 1 |
آزمایش ضربه و گزارش محاسبه مقاومت با اطلاعات مواد کاربردی. |
| 2 |
100٪ NDT (بازرسی غیر مخرب) از ورق فولادی ، لوله و الکترود. |
| 3 |
گزارش بازرسی آزمایش اشعه ایکس ، اشعه γ و اشعه مایع (درز جوشکاری): برای اطمینان از کیفیت کل دیگ بخار. |
| 4 |
گزارش آزمایش هیدرولیک: از فشار و ایمنی استاندارد کار اطمینان حاصل کنید. |
ساختار
محصولات ما را می توان با توجه به نیاز مشتریان و موقعیت خود تغییر داد. ما لوله های امن ، مطمئن و کارآمد H-fin را طراحی و تولید می کنیم. HD BOILER همچنین سیستم های تضمین کیفیت محصول مستقل را تکمیل کرده است. تولید لوله های H-fin با راندمان انتقال حرارت بالا ، آنها دارای مقاومت در برابر گازهای دودکش هستند و برای یک فضای کوچک طراحی شده اند.
معرفی شرکت
در سال 1985 تأسیس شد ، Zhangjiagang Hua Dong Boiler Co.، Ltd (معامله به عنوان دیگ بخار HD) ، نیروگاه تولید می کند.صنعتی ؛هدر دادن گرما ؛سوزاندن زباله ؛زیست توده ؛حامل گرمای آلی و دیگهای بخار برقی.همراه با طیف گسترده ای از سطوح گرمایش ، دیگ بخار HD خدمات منحصر به فردی از جمله طراحی دیگ بخار ، ساخت ، نصب ، نگهداری و تعویض قطعات تحت فشار دیگ را به بازار ارائه می دهد.
