لوله مارپیچ کویل U Bend سرپیچ برای دیگ بخار با مجوز ASME
Product Details
| مواد: | فولاد ضد زنگ ، فولاد کربن ، فولاد آلیاژی | گواهی: | ASME، TUV، SGS، CE، GRADE A، ISO9001 |
|---|---|---|---|
| رنگ: | سفارشی | شکل: | U خم ، راست ، کویل ، مار مار |
| کاربرد: | بویلر و مبدل حرارتی ، انرژی ، پتروشیمی ، هسته ای | OD: | 1.5 تا 1500 میلی متر |
| برجسته کردن |
لوله سرپانتین دارای گواهینامه ASME,لوله سرپانتین کویل اکونومایزر,لوله خم U کویل اکونومایزر |
||
Product Description

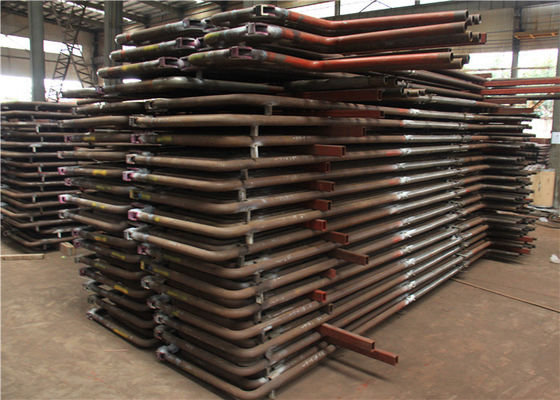

اکونومایزر Coil Serpentine Tube برای دیگ بخار با کارایی بالا دارای گواهینامه ASME
معرفی محصول
فناوری انرژی هوآ دونگبا فولاد ضد زنگ آستنیتی ، فولاد آلیاژی نیکل (Hastelloy ، Monel ، Inconel، Incoloy) لوله و لوله بدون درز و جوش داده شده است و بیش از 35 سال است ، هر سال بیش از 50000 تن لوله و لوله فولادی به فروش می رساند.مشتری ما در حال حاضر بیش از 45 کشور را پوشش می دهد ، مانند ایتالیا ، انگلستان ، گرنمانی ، ایالات متحده ، کانادا ، شیلی ، کلمبیا ، عربستان سعودی ، روسیه ، کره ، سنگاپور ، اتریش ، لهستان ، فرانسه ، .... و گروه و کارخانه گروه ما قبلاً توسط:ABS، DNV، GL، BV، PED 97/23/EC، AD2000-WO، GOST9941-81، CCS، TS، CNNC، ISO9001-2008، ISO 14001-2004.

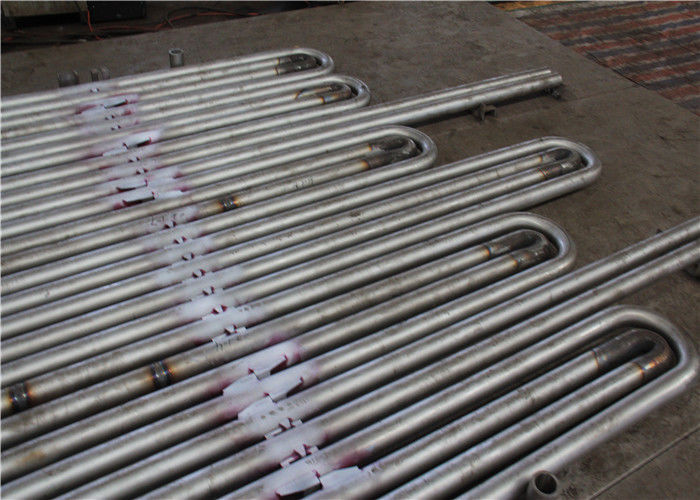

لوله U-Bendبه طور گسترده ای در سیستم های مبدل حرارتی استفاده می شود.تجهیزات مبدل حرارتی بر اساس
لوله های بدون درز ضد زنگ بدون درز و لوله خم U از جنس استنلس استیل در زمینه های استراتژیک مهم و مهم --- دیگ بخار ، مبدل حرارتی ، ماشین سازی هسته ای و پتروشیمی ضروری است.
فناوری انرژی هوآ دونگ تولید لوله سرپانتین را از سال 1985 آغاز کرد ، تا کنون بیش از بیش از آن عرضه می کند
300،000 تن لوله فولادی سرپانتین به بیش از 30 کشور جهان.
لوله U-Bend با استانداردهای زیر مطابقت دارد:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
درجه فولاد:
| فریت | آستنیت | دوبلکس | سوپر دوبلکس | آلیاژهای Ni | تیتانیوم |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
گرین 2 |
لوله سایر آلیاژها و درجه های فولادی را می توان با توافق تولید کرد.
شرایط فنی:
مشخصات استاندارد لوله های راست برای خم شدن:
ASME SA 213؛ASME SB 163 ؛ASME A789 ، ASME SA268 ، ASME SA269 و غیره
نشانه گذاری: قبل از خم شدن با علامت گذاری دستگاه در تمام طول لوله (بخش خم شده بعد از حرارت
درمان بدون علامت گذاری)
توجه داشته باشید: علامت گذاری همچنین پس از خم شدن در قسمت های مستقیم لوله خم U امکان پذیر است.
لوله های U-Bend:
-TEMA RCB 2.31 Standard of the Tubular Exchanger Manufacturers Association (ویرایش نهم).
-ASTM A688/ASME SA688 مشخصات استاندارد برای لوله های جوش داده شده مقاوم در برابر خوردگی آستنیتی
درجه فولادی برای دیگهای آب تغذیه طراحی شده است.
-ASTM B163/ASME SA163 الزامات استاندارد فنی برای لوله های نیکل و آلیاژ نیکل برای
کندانسورها و مبدلهای حرارتی
-مشخصات مشتری
شعاع خمش: از 1.5*OD (قطر خارج) تا 1500 میلی متر
هنگام سفارش لوله هایی با شعاع کمتر یا مساوی 1.5*OD ، موافقت با دقت هندسی ضروری است.
لوله های مستقیم حداکثر طول: (قبل از خم شدن): 35000 میلی متر.
طول پا:حداقل 1 متر ، حداکثر16500 میلی متر (برای حداکثر R = 1500 میلی متر)
توجه داشته باشید: سایزهای دیگر در صورت توافق موجود است.
حرارت درمانی: استرس پس از خم شدن از بین می رود (منطقه خم شدن به علاوه 300MM برای هر پا).
تست هیدرواستاتیک پس از خم شدن U: حداکثر فشار تست 600 بار ، خیساندن 10 ثانیهبا
آب غیر ماده ایتمیز کردن هوای فشرده پس از هیدرو تست
بسته بندی: در جعبه های چوبی از پیش بخور شده با ارزش حمل و نقل با ابعاد مربوطه برای
طول هر لوله ، شعاع ، قطر ، مطابق با الزامات PO و همچنین در پلی اتیلن پیچیده شده است
فیلم ها با درپوش پلاستیکی نرم در هر دو انتهای لوله.
برخی از آزمایشات کیفیت انجام شده توسط ما عبارتند از:
| تست خوردگی | فقط در صورت درخواست ویژه مشتری انجام می شود |
| تجزیه و تحلیل شیمیایی | آزمایش بر اساس استانداردهای کیفیت مورد نیاز انجام شده است |
| آزمایش مخرب / مکانیکی | کششی |سختی |مسطح شدن |شعله ور |فلنج |
| معکوس خم شدن و Re.آزمایشات مسطح | با رعایت کامل استانداردهای مربوطه و هنجارهای ASTM A-450 و A-530 انجام می شود ، که تضمین می کند توسعه ، جوشکاری و استفاده بدون دردسر در انتهای مشتریان |
| تست جریان گردابی | برای تشخیص همگنی های زیر سطحی با استفاده از سیستم تست دیجیتال عیب ، انجام شده است |
| آزمایش هیدرواستاتیک | آزمایش 100٪ هیدرواستاتیک مطابق هنجارهای ASTM-A 450 برای بررسی نشت لوله انجام شده است و بیشترین فشار را می توانیم از 20Mpa/7s پشتیبانی کنیم. |
| تست هوای تحت فشار | برای بررسی هرگونه شواهدی از نشت هوا |
| بازرسی بصری | پس از غیرفعال شدن ، هر طول لوله و لوله تحت بازرسی کامل بصری توسط کارکنان آموزش دیده برای تشخیص عیوب سطحی و سایر نواقص قرار می گیرد. |
آزمایش تکمیلی: به غیر از آزمایشات ذکر شده در بالا ، ما آزمایشات تکمیلی محصولات تولیدی را نیز انجام می دهیم.آزمایشاتی که تحت این امر انجام می شود عبارتند از:
|
· تست جریان گردابی · تست OP · آزمایش رادیوگرافی |
· آزمایش خوردگی · میکرو تست · آزمایش کلان |
· آزمایش IGC · آزمایش اولتراسونیک · تست نفوذ مایع |
