Name: ASME استاندارد 75kCal/H دیگ بخار بخاری روغن افقی
Brand: ZHANGJIAGANG HUA DONG ENERGY TECHNOLOGY CO.,LTD
SKU: YYW
Price: 100,050.00 USD
Availability: InStock

خانه محصولات دیگ حامل حرارت آلی

ASME استاندارد 75kCal/H دیگ بخار بخاری روغن افقی

ASME Standard 75kCal/H Horizontal Oil Fired Steam Boiler

جزئیات محصول:

محل منبع:	چین
شماره مدل:	YYW

پرداخت:

مقدار حداقل تعداد سفارش:	1 ست
جزئیات بسته بندی:	بسته بندی ارزنده دریایی برای صادرات
زمان تحویل:	60-100 روز

مخاطب

توضیحات محصول جزئیات

نام محصول:	دیگ حامل حرارت آلی گاز / روغن	مواد لوله داخل:	20 GB3087
کاربرد:	پتروشیمی ، شیمی ، چاپ ، مواد غذایی	کلید واژه ها:	دیگ روغن انتقال حرارت
در حال بارگیری درگاه:	شانگهای	توان حرارتی دارای امتیاز:	0.7 مگاوات - 29 مگاوات (60xl04Cal / ساعت - 2500xl04Cal / ساعت)
برجسته کردن:	دیگ بخار 900 کیلو وات نفت , دیگهای بخار 75 کیلو کالری در ساعت , دیگ بخار روغن استاندارد ASME

ASME/GB استاندارد دیگهای بخار حامل روغن ارگانیک گاز/گاز

معرفی محصول:

دیگ حامل روغن آلی (گاز) یک دیگ بخار عمودی روغن (گاز) گردشی اجباری مونتاژ شده است.سطح گرمایش این سری از دیگهای بخار دارای ساختار جمع و جور است.سطح گرمایش از دیسک های داخلی و خارجی تشکیل شده است.لوله کویل داخلی یک سطح گرمایش تابشی است و سطح بیرونی لوله کویل بیرونی و لوله کویل داخلی یک سطح گرمایش همرفتی را تشکیل می دهد.دیگ بخار از قسمت بالایی بدنه و محفظه احتراق پایین تشکیل شده است که در محل ترکیب شده است.پس از سوزاندن کامل احتراق در محفظه احتراق و جذب بیشتر گرما توسط سطح گرمایش تابشی ، گاز دودکش با دمای بالا برای تبادل حرارت وارد سطح گرمایش همرفت می شود.پس از خروج از دیگ ، هوای مورد نیاز برای احتراق دیگ بخار در پیش گرم کننده هوا گرم می شود و سپس گاز دودکش توسط فن کشنده القایی از طریق جمع کننده گرد و غبار به دودکش ارسال می شود و به اتمسفر تخلیه می شود.

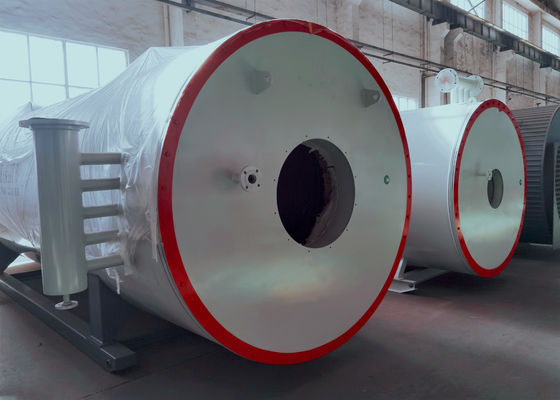

ASME استاندارد 75kCal/H دیگ بخار بخاری روغن افقی 0

ویژگی های ساختاری این سری محصولات:

سطح دیگ بخار ، لوله محکم کننده را با ساختار مارپیچی اتخاذ می کند.دودکش ترتیب سه پاس را اتخاذ می کند.
یک پیش گرم کننده هوا یا یک ترانسفورماتور آب/بخار در پشت دیگ بخار چیده شده است ، درجه حرارت را کاهش می دهد و بازده حرارتی دیگ بخار را بهبود می بخشد.
درب بازکن سریع یا درب مشاهده برای راحتی بازرسی و نگهداری داخلی مجهز شده است.

نمودار سیستم دیگهای بخار روغن/گاز

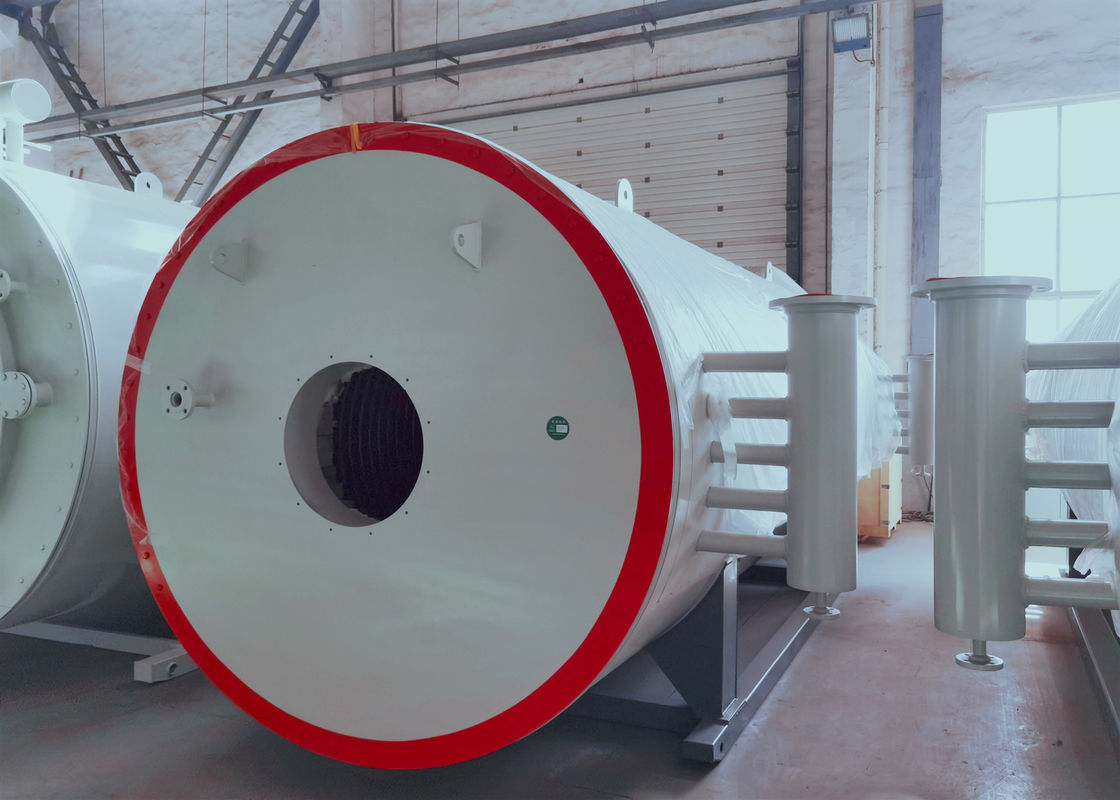

ASME استاندارد 75kCal/H دیگ بخار بخاری روغن افقی 1

محدوده تولید:

قدرت حرارتی: 0.7 مگاوات - 29 مگاوات (60xl04Cal/hr - 2500xl04Cal/hr)
فشار طراحی: 0.6MPa - 1.6MPa
پارامترهای خاص در جدول زیر نشان داده شده است.

مشخصات برخی از مدلها:

مدل		YYL (W) -350Y ، Q	YYL (W) -600Y ، Q	YYL (W) -700Y ، Q	YYL (W) -900Y ، Q	YYL (W) -1200Y ، Q	YYL (W) -1500Y ، Q	YYL (W) -1800Y ، Q
قدرت نرخ (کیلو وات)		350	600	700	900	1200	1500	1800
ظرفیت گرمایش x10000 (kCal/h)		30	50	60	75	100	130	150
راندمان حرارتی سوخت		90 پوند	90 پوند	90 پوند	90 پوند	90 پوند	90 پوند	90 پوند
بازده حرارتی گاز		92 پوند	92 پوند	92 پوند	92 پوند	92 پوند	92 پوند	92 پوند
فشار طراحی (Mpa)		1.1	1.1	1.1	1.1	1.1	1.1	1.1
حداکثردمای کار (℃)		320	320	320	320	320	320	320
گردش متوسط (m3/h)		40	60	60	100	100	100	100
ظرفیت متوسط در کوره (متر مکعب)		0.24	0.7	0.7	0.7	0.8	0.95	2.1
قطر ناظر (DN)		80	100	100	125	125	125	150
ظرفیت نصب شده (کیلو وات)		12	22	23	30	40	42	57
سوخت قابل استفاده		نفت ، گاز
مصرف سوخت Kg/hl (روغن سبک)/Nm3/h (گاز طبیعی)		32.6/38.5	56/66	65.3/77	99/84	112/132	140/165	168/198
اندازه طول x عرض x ارتفاع (متر)	دیگ بخار عمودی	1.97x1.76x3.1	1.97x1.76x3.2	1.97x1.76x3.2	3.5x1.76x3.2	4.64x2.9x2.125	3.11x2.17x5.27	5.7x2.55x2.8
اندازه طول x عرض x ارتفاع (متر)	دیگ بخار افقی	2.3x1.65x1.5	3.15x1.95x1.84x3.15x1.95x1.84		3.6x2.1x2	4.05x2.13x2.07	4.4x2.15x2.13	4.94x2.2x2.8
