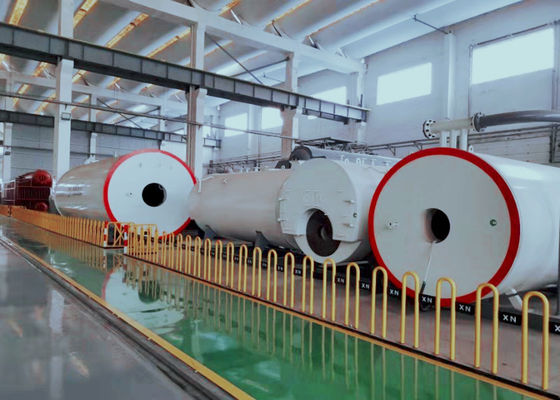

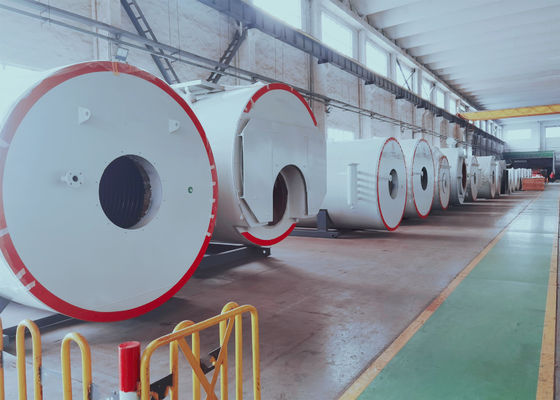

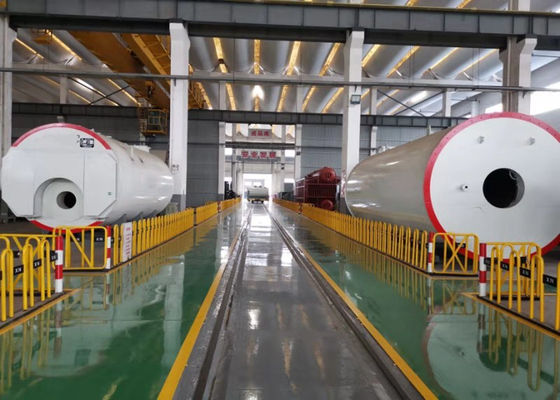

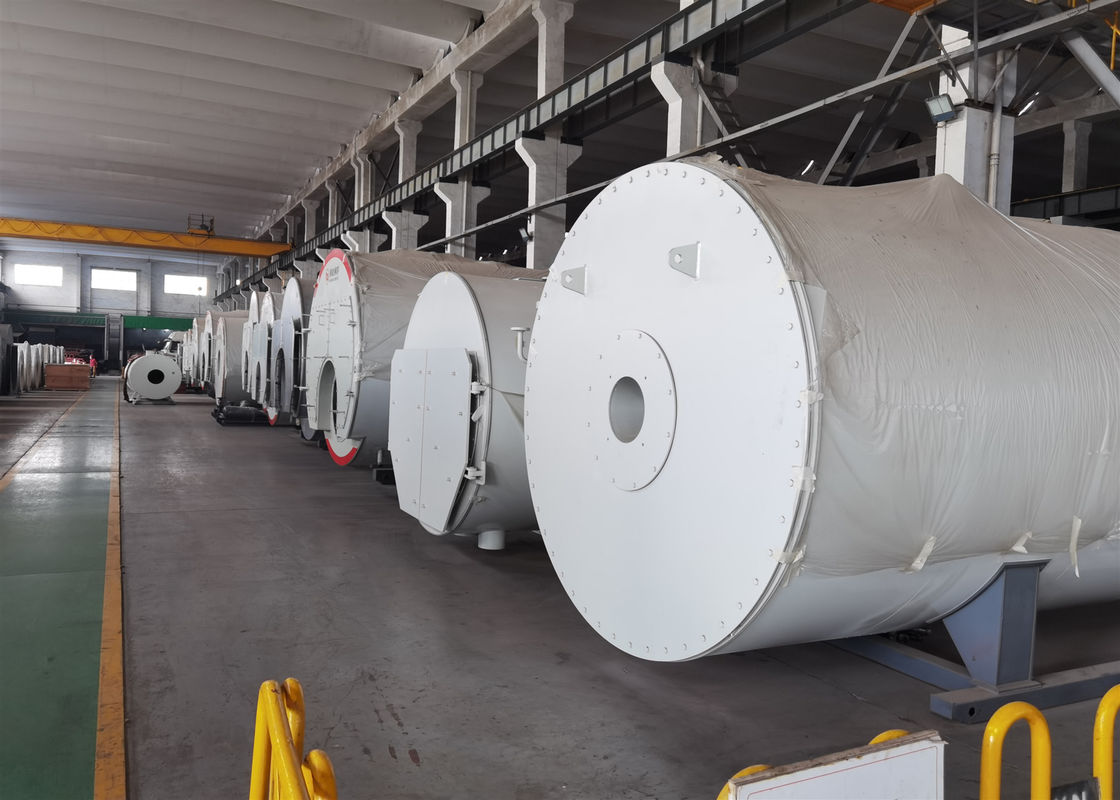

دیگ بخار ترکیبی پروپان افقی 1.1 مگاپاسکال
Product Details
| نام محصول: | دیگ حامل حرارت آلی گاز / روغن | مواد لوله داخل: | 20 GB3087 |
|---|---|---|---|
| کاربرد: | پتروشیمی ، شیمیایی ، چاپ ، لاستیک ، منسوجات | کلید واژه ها: | دیگ حامل حرارت آلی |
| برجسته کردن |
دیگ بخار گاز طبیعی افقی,دیگ بخار پتروشیمی,دیگ بخار ترکیبی 1.1 مگاپاسکال گاز |
||
Product Description
دیگ بخار گاز طبیعی یا گازسوز افقی با استاندارد GB/ASME
دیگهای حامل حرارتی ارگانیک ، که به دیگ روغن انتقال حرارت نیز معروف است ، به نوع جدیدی از تجهیزات تبدیل انرژی حرارتی با روغن انتقال حرارت در دمای بالا (همچنین به عنوان محیط حرارتی و حامل گرما معروف است) اشاره دارد که دارای فشار کم و دمای بالا است. ویژگی های کار
دیگ حامل روغن آلی (گاز) یک دیگ بخار عمودی روغن (گاز) گردشی اجباری مونتاژ شده است.سطح گرمایش این سری از دیگهای بخار دارای ساختار جمع و جور است.سطح گرمایش از دیسک های داخلی و خارجی تشکیل شده است.لوله کویل داخلی یک سطح گرمایش تابشی است و سطح بیرونی لوله کویل بیرونی و لوله کویل داخلی یک سطح گرمایش همرفتی را تشکیل می دهد.دیگ بخار از قسمت بالایی بدنه و محفظه احتراق پایین تشکیل شده است که در محل ترکیب شده است.پس از سوزاندن کامل احتراق در محفظه احتراق و جذب بیشتر گرما توسط سطح گرمایش تابشی ، گاز دودکش با دمای بالا برای تبادل حرارت وارد سطح گرمایش همرفت می شود.پس از خروج از دیگ ، هوای مورد نیاز برای احتراق دیگ بخار در پیش گرم کننده هوا گرم می شود و سپس گاز دودکش توسط فن کشنده القایی از طریق جمع کننده گرد و غبار به دودکش ارسال می شود و به اتمسفر تخلیه می شود.
محدوده تولید:
قدرت حرارتی: 0.7 مگاوات - 29 مگاوات (60xl04Cal/hr - 2500xl04Cal/hr)
فشار طراحی: 0.6MPa - 1.6MPa
پارامترهای خاص در جدول زیر نشان داده شده است.
مشخصات برخی از مدلها:
| مدل | YYL (W) -350Y ، Q | YYL (W) -600Y ، Q | YYL (W) -700Y ، Q | YYL (W) -900Y ، Q | YYL (W) -1200Y ، Q | YYL (W) -1500Y ، Q | YYL (W) -1800Y ، Q | |
| قدرت نرخ (کیلو وات) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| ظرفیت گرمایش x10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| راندمان حرارتی سوخت | 90 پوند | 90 پوند | 90 پوند | 90 پوند | 90 پوند | 90 پوند | 90 پوند | |
| بازده حرارتی گاز | 92 پوند | 92 پوند | 92 پوند | 92 پوند | 92 پوند | 92 پوند | 92 پوند | |
| فشار طراحی (Mpa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |
| حداکثردمای کار (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| گردش متوسط (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| ظرفیت متوسط در کوره (متر مکعب) | 0.24 | 0.7 | 0.7 | 0.7 | 0.8 | 0.95 | 2.1 | |
| قطر ناظر (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| ظرفیت نصب شده (کیلو وات) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| سوخت قابل استفاده | نفت ، گاز | |||||||
| مصرف سوخت Kg/hl (روغن سبک)/Nm3/h (گاز طبیعی) | 32.6/38.5 | 56/66 | 65.3/77 | 99/84 | 112/132 | 140/165 | 168/198 | |
| اندازه طولانیxwidexhigh (متر) | دیگ بخار عمودی | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| دیگ بخار افقی | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
Product Highlights
دیگ بخار گاز طبیعی یا گازسوز افقی با استاندارد GB/ASME دیگهای حامل حرارتی ارگانیک ، که به دیگ روغن انتقال حرارت نیز معروف است ، به نوع جدیدی از تجهیزات تبدیل انرژی حرارتی با روغن انتقال حرارت در دمای بالا (همچنین به عنوان محیط حرارتی و حامل گرما معروف است) اشاره دارد که دارای فشار کم و دمای بالا است...
