استاندارد لوله جوشکاری بدون درز استاندارد با فرکانس بالا ASME
Product Details
| تایپ کنید: | لوله باله ، لوله مبدل حرارتی | رنگ: | سفارشی |
|---|---|---|---|
| بسته بندی: | کیس چوبی با قاب فلزی ، در بسته نرم افزاری و غیره. | جوشکاری: | جوشکاری با فرکانس بالا |
| ضمانتنامه: | 1 سال | عملکرد: | مبدل حرارتی |
| برجسته کردن |
لوله دیگ بخار بدون درز ASME,لوله دیگ بخار بدون درز جوش داده شده,لوله فین بدون درز ASME |
||
Product Description
لوله های تبادل حرارتی دیگ بخار بدون درز نوع H با کارایی بالا
معرفی محصول

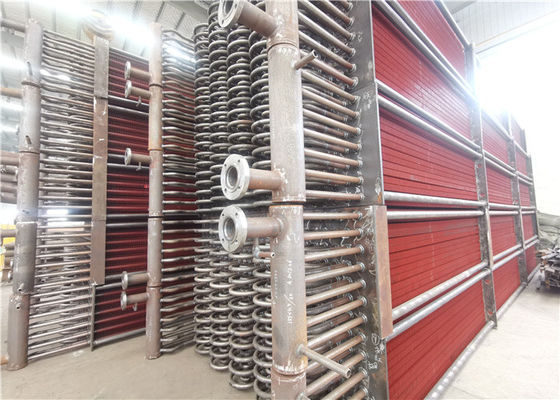

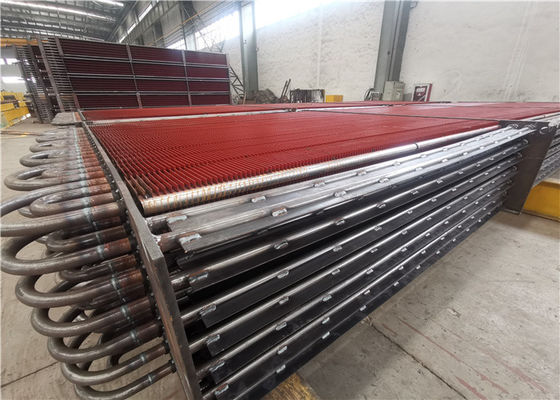

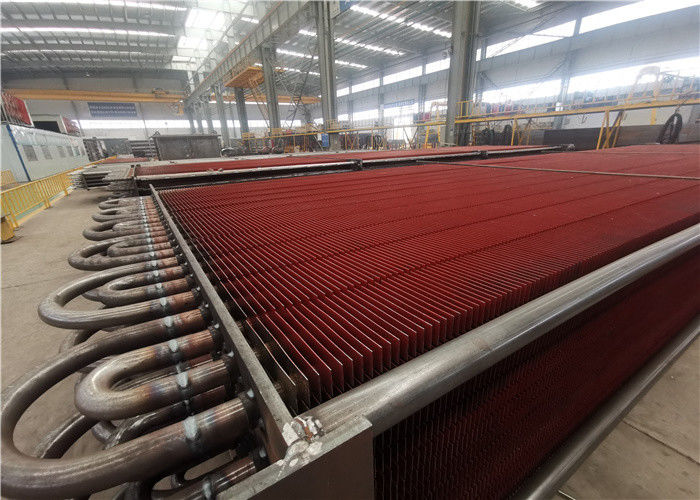

لوله باله لوله ای است که دارای باله های کوچک در اطراف سطح خارج است.
لوله از نوع H ، دارای سرعت بالای جوشکاری فیوژن و مقاومت کششی جوش است.مقاومت تماس کمی وجود دارد و عملکرد انتقال حرارت و مقیاس پذیری از مزایای اضافی است.لوله H-fin با H اقتصادی ساز مونتاژ می شود که دارای راندمان بالا ، مقاومت کم و وزن سبک است.در مقایسه با لوله باله سنتی یا لوله مارپیچ ، لوله H-fin می تواند سطح گرمایش را بسیار گسترش دهد.وقتی میزان تأثیر انتقال گرما یکسان باشد.بهینه ساز لوله H-fin فضای کمتری را اشغال می کند.علاوه بر H ، اکثر بخاری H ، بخاری H و بسیاری از محصولات دیگر.لوله H-fin در "کاتالوگ محصولات با تکنولوژی بالا چینی" موجود است
این باله ها به عنوان فیلتر و مکانیزمی برای انتقال گرما از مواد داخل لوله به فضای خارج و یا بالعکس عمل می کنند.لوله های باله ای در کاربردهایی که نیاز به انتقال گرما از مایع داغ به مایع سردتر از طریق دیواره لوله دارند ، استفاده می شود.
لوله های H-fin دارای دو دیسک فولادی هستند که لوله های فلورسنت به طور متقارن با هم جوش داده شده اند و باله ها را تشکیل می دهند (باله های قطعه پروانه) شکلی را ایجاد می کند که تا حدودی شبیه حرف "H" است و باعث ایجاد صرفه جویی در انرژی کارآمد و سطح گرمایش با پسوند می شود. H-fin لوله ها همچنین دارای سرعت بالایی از جوشکاری همجوشی و مقاومت کششی جوش هستند. H-fin Tube با مجهز به اقتصاددان H ساخته شده است که دارای بازده بالا ، مقاومت کم ، سایش کمتر و وزن سبک است.
| تولید - محصول | لوله H-fin |
| لوله پایه | جوش داده شده یا بدون درز |
| مواد | فولاد کربن ، فولاد آلیاژی ، فولاد ضد زنگ ، آلیاژهای غیر آهنی و آلیاژهای نیکل. |
| کاربرد | اکونومیزر H ، اواپراتور H ، سوپرهیتر H ، بخاری هوا H و غیره |
مزایای
1. ضد خوردگی
2. ضد سایش
3. مقاومت در برابر تماس کم
4. پایداری بالا
5. قابلیت جلوگیری از تجمع گرد و غبار
ساختار
محصولات ما را می توان با توجه به نیازهای مشتری و شرایط تغییر داد. ما لوله های H-fin ایمن ، قابل اعتماد و کارآمد را طراحی و تولید می کنیم. HD BOILER همچنین سیستم های تضمین کیفیت محصول مستقل را تکمیل کرده است. تولید لوله های H-fin با بازده انتقال حرارت بالا ، آنها دارای مقاومت در برابر گاز دودکش هستند و برای فضای کوچکی طراحی شده اند.
مولفه های
| کد مورد | د | D0 | د | δ | ساعت | تی | s | s1 | s2 | G | آ | آگهی | ب |
| میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم در متر | متر مربع در متر | مترمربع / کیلوگرم | / | |
| 1 | 54 | 32 | 26 | 3 | 10 | 6 | 2.4 | 1.5 | 3.3 | 7.505 | 0.6336 | 0.08442 | 6.3 |
| 2 | 54 | 32 | 25 | 3.5 | 10 | 6 | 2.4 | 1.5 | 3.3 | 7.848 | 0.6336 | 0.08073 | 6.3 |
| 3 | 54 | 32 | 24 | 4 | 10 | 6 | 2.4 | 1.5 | 3.3 | 8.158 | 0.6336 | 0.07766 | 6.3 |
| 4 | 56 | 32 | 26 | 3 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.305 | 0.4989 | 0.07913 | 96/4 |
| 5 | 56 | 32 | 25 | 3.5 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.635 | 0.4989 | 0.07519 | 96/4 |
| 6 | 56 | 32 | 24 | 4 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.951 | 0.4989 | 0.07177 | 96/4 |
| 7 | 62 | 38 | 31 | 3.5 | 12 | 9 | 2.7 | 1.8 | 3.6 | 8.102 | 0.5709 | 0.07046 | 4.78 |
| 8 | 62 | 38 | 30 | 4 | 12 | 9 | 2.7 | 1.8 | 3.6 | 8.497 | 0.5709 | 0.06719 | 4.78 |
| 9 | 62 | 38 | 31 | 3.5 | 12 | 11 | 2.7 | 1.8 | 3.6 | 7.173 | 0.4895 | 0.06824 | 4.1 |
| 10 | 62 | 38 | 30 | 4 | 12 | 11 | 2.7 | 1.8 | 3.6 | 7.566 | 0.4895 | 0.0647 | 4.1 |
| 11 | 62 | 38 | 31 | 3.5 | 12 | 13 | 2.7 | 1.8 | 3.6 | 6.548 | 0.4326 | 0.06606 | 3.62 |
| 12 | 62 | 38 | 30 | 4 | 12 | 13 | 2.7 | 1.8 | 3.6 | 6.939 | 0.4326 | 0.06234 | 3.62 |
| 13 | 66 | 42 | 34 | 4 | 12 | 9 | 2.8 | 1.8 | 3.6 | 9.51 | 0.6148 | 0.06466 | 4.66 |
| 14 | 66 | 42 | 33 | 4.5 | 12 | 9 | 2.8 | 1.8 | 3.6 | 9.945 | 0.6148 | 0.06182 | 4.66 |
| 15 | 66 | 42 | 34 | 4 | 12 | 11 | 2.8 | 1.8 | 3.6 | 8.477 | 0.5278 | 0.06226 | 4 |
| 16 | 66 | 42 | 33 | 4.5 | 12 | 11 | 2.8 | 1.8 | 3.6 | 8.908 | 0.5278 | 0.05925 | 4 |
| 17 | 66 | 42 | 34 | 4 | 12 | 13 | 2.8 | 1.8 | 3.6 | 7.761 | 0.4669 | 0.06016 | 3.54 |
| 18 | 66 | 42 | 33 | 4.5 | 12 | 13 | 2.8 | 1.8 | 3.6 | 8.191 | 0.4669 | 0.057 | 3.54 |
تصفیه شده
معرفی شرکت
شرکت بویلر Zhangjiagang Hua Dong ، در سال 1985 تاسیس شده است. (با نام تجاری HD Boiler) نیروگاه تولید می کند.صنعتیاتلاف گرما ؛سوزاندن زباله؛زیست تودهدیگهای بخار حرارتی آلی و بخار برقی.همراه با طیف گسترده ای از سطوح گرمایش ، دیگ بخار HD یک سرویس منحصر به فرد از جمله طراحی دیگ بخار ، ساخت ، نصب ، نگهداری و تعویض قطعات فشار دیگ را به بازار می آورد.
1. مساحت ساخت 200000 متر مربع
2. 150 مهندس
3. 600 جوشکار کد دار
4. 60 بازرس مجاز (مربیان سطح NDT-III)
5. مجوزهای کلاس A برای طراحی و ساخت دیگ بخار
6. سیستم کیفیت ISO 9001: 2008
7. گواهی ASME دیگهای بخار قدرت
8. مجوز تمبر ASME "S" ، "U" و NB
