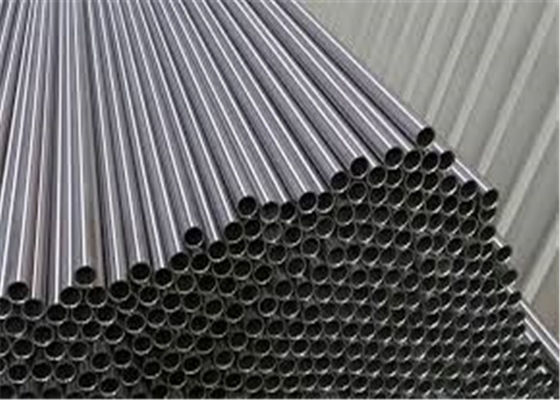

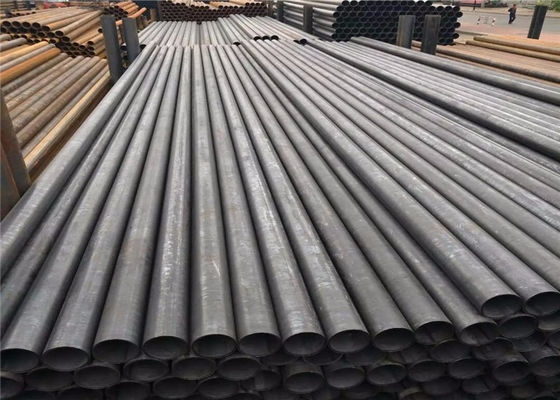

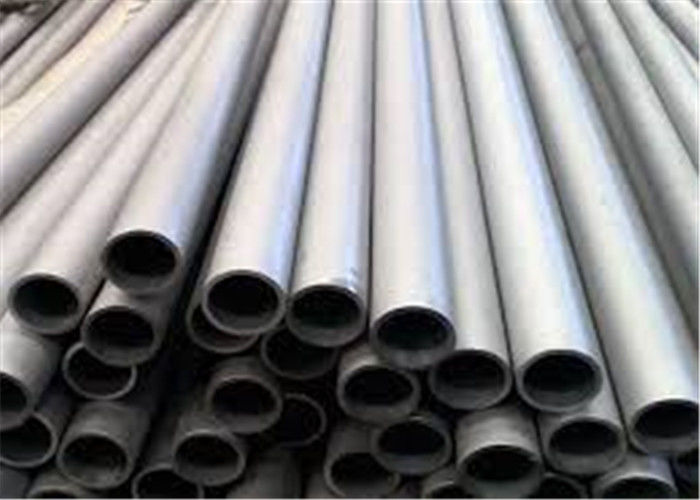

نورد 24 میلی متر OD نورد فولاد ND 316L H لوله لوله فین کاهش یافته است

قطعات لوله دیگ بخار لوله H Fin با ND Steel 316L 304 Ss Material

لوله باله H برای بازیابی حرارت اتلاف گاز دیگ بخار نیروگاه ، دیگ بخار صنعتی ، کوره صنعتی ، نیروگاه کشتی و غیره و بهبود موثر میزان استفاده از سوخت استفاده می شود و عنصر تبادل گرما در دم دودکش سیستم.

شرح لوله های دیگ بخار H-fin

لوله انتقال حرارت دیگ از لوله های باله H شکل استفاده می کند ، این است که دو قطعه فولاد را با قوس در وسط قوس به طور متقارن بر روی لوله خام جوش دهید تا باله ها (دنده ها) تشکیل شود ، شکل جلو کاملا شبیه است حرف "H" ، بنابراین به آن لوله پره دار H گفته می شود.باله های لوله باله H به صورت مستطیل ، تقریباً مربع شکل ، با طول تقریباً 2 برابر قطر لوله و یک سطح گرمایش گسترده است.لوله پرزدار H همچنین می تواند به صورت لوله دو پره ای لوله دوبل ساخته شود ، با ساختار استحکام خوب ، می توان آن را به ردیف بلندتر لوله ها اعمال کرد.

مزایای لوله پره H:

لوله پره دار H جز component اصلی تبادل گرما در کل دیگ بخار گازهای خروجی است و لوله پره دار H مزایای زیر را دارد.

(1) مقاومت در برابر سایش عالی

مبدل حرارتی لوله پره ای H در یک راستا مرتب شده است ، و پره های H فضا را به چندین منطقه کوچک جدا می کند ، که در نتیجه برابر کردن جریان هوا ، در مقایسه با مبدل حرارتی لوله صاف با ترتیب متناوب و مبدل حرارتی پره ای مارپیچ است. و به همین ترتیب ، در همان شرایط دیگر ، طول عمر 3 ~ 4 برابر بیشتر است.

(2) فاولینگ کاهش یافته است

تشکیل رسوب در قسمت پشتی و سمت باد لوله انجام شد.چیدمان لوله متلاطم به راحتی می توان دسته لوله را شستشو داد ، رسوب در قسمت عقب کمتر است.با سرعت باد مناسب عملکرد خود تمیزکاری خوبی دارد.در هر دو طرف لوله پره H کانال مستقیم تشکیل شده است ، دوده ، می تواند بهترین اثر دوده را هنگام استفاده از دمنده دوده بدست آورد.

(3) مقاومت در برابر گازهای خروجی را کاهش دهید

از آنجا که باله های H از دو طرف کانال های مستقیمی تشکیل می دهند و فرشته مارپیچی باله های مارپیچی جهت جریان هوا را هدایت می کند ، باله ها مستعد رسوب هستند و مقاومت بیشتری در برابر دودکش نسبت به باله های H دارند.بنابراین ، استفاده از لوله پره H می تواند مقاومت در برابر باد را کاهش دهد ، عملکرد فن و هزینه های سرمایه گذاری را کاهش دهد.

(4) سرعت همجوشی جوشکاری باله ها و لوله های فولادی زیاد است

از آنجا که باله های H دارای یک ساختار زیگزاگ منحصر به فرد (ثبت اختراع شده) هستند ، سرعت همجوشی جوش برای پره ها و لوله های فولادی می تواند تا 98٪ یا بیشتر باشد ، تا ضریب انتقال حرارت خوبی برای لوله های با پره H تضمین شود.

(5) ساختار جمع و جور ، راندمان حرارت بالا

ناحیه گرمایش در واحد طول زیاد است ، که لوله های پره دار H 7.8 برابر لوله صاف است ، جوشهای قوس همه با جوشکاری قوس آرگون جوش داده می شوند ، کیفیت جوشکاری آن بسیار بالاتر از جوشکاری دستی است.با اندازه و وزن تجهیزات بسیار کاهش می یابد ، بنابراین ، در همان سطح انتقال حرارت ، سرمایه گذاری تجهیزات بسیار کاهش می یابد و می توان فضای بیشتری را از نظر نصب تجهیزات در اختیار کاربران قرار داد.

(6) ضد ضربه و سر و صدا کاهش می یابد

به دلیل طراحی ساختاری دستگاه و مشخصات ساختاری لوله پره دار H ، دارای مشخصات ساختاری صدا خفه کن است ، بنابراین تجهیزات می توانند به عنوان صدا خفه کن عمل کنند.

(7) مناسب برای نصب ، بهره برداری و نگهداری

هنگام نصب ، فقط باید تجهیزات را به خروجی گاز خروجی واحدهای موتور HFO متصل کنید ، تجهیزات را می توان در حالت عادی قرار داد.دیگ بخار گاز دارای درب چک است ، که می تواند چرخه تمیز کردن را با توجه به وضعیت واقعی تعیین کند تا از اثر انتقال حرارت اطمینان حاصل کند و باعث افزایش عمر کاری شود.
