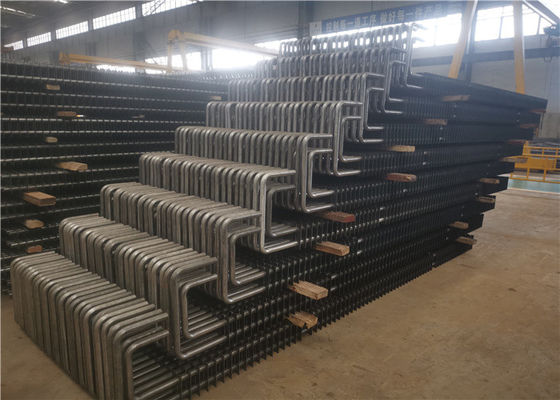

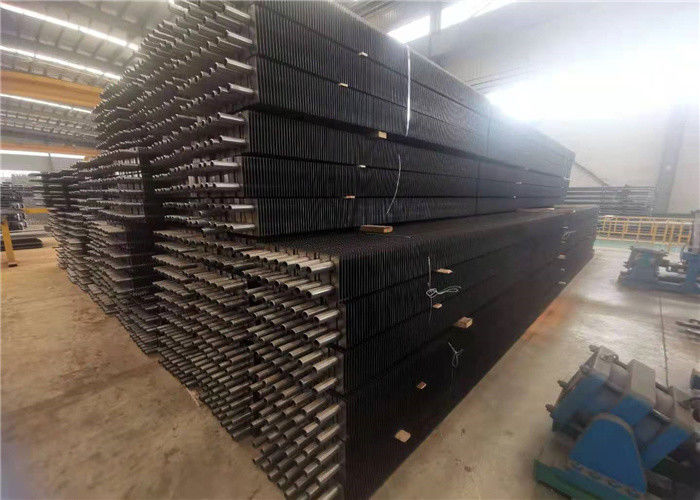

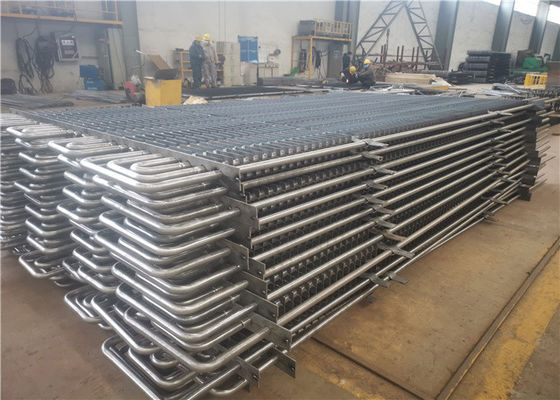

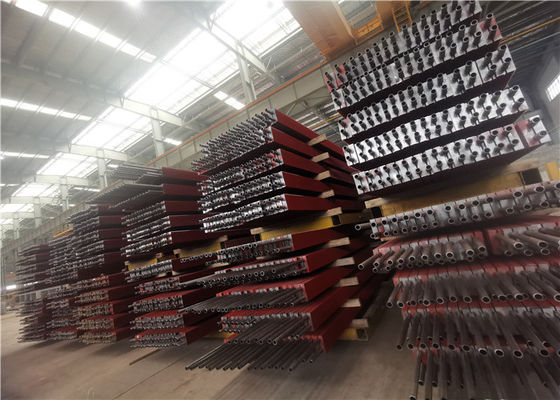

OD 54MM H نوع لوله بدون درز دیگ بخار ASME
Product Details
| تایپ کنید: | لوله باله ، لوله مبدل حرارتی | رنگ: | سفارشی |
|---|---|---|---|
| بسته بندی: | کیس چوبی با قاب فلزی ، در بسته نرم افزاری و غیره. | جوشکاری: | جوشکاری با فرکانس بالا |
| ضمانتنامه: | 1 سال | عملکرد: | مبدل حرارتی |
| برجسته کردن |
لوله باله دیگ بخار asme,لوله باله دیگ بخار OD 54MM,لوله باله دیگ بخار بدون درز |
||
Product Description
لوله های تبادل حرارتی لوله دیگ بخار بدون درز نوع H کارآمد
معرفی محصول
لوله باله لوله ای است که دارای باله های کوچک در اطراف سطح خارجی است.
این باله ها به عنوان فیلتر و مکانیزمی برای انتقال گرما از مواد داخل لوله به فضای خارج یا برعکس عمل می کنند.لوله های فین در کاربردهایی استفاده می شوند که نیاز به انتقال گرما از یک مایع داغ به سیال سردتر از طریق دیواره لوله دارند.
لوله های H-fin دارای دو دیسک فولادی هستند که لوله های فلورسنت به صورت متقارن به هم جوش داده شده و باله ها (باله های قطعه پروانه) را تشکیل می دهند و تا حدی شبیه حرف "H" به نظر می رسند و باعث صرفه جویی در انرژی کارآمد و افزایش سطح گرمایش می شوند. H-fin لوله ها همچنین دارای نرخ بالایی از جوش های فیوژن و استحکام کششی جوش هستند. لوله H-fin با هوم اکونایزر مونتاژ می شود که دارای راندمان بالا ، مقاومت کمی ، سایش کمتر و وزن سبک است.
| تولید - محصول | لوله H-fin |
| لوله پایه | جوش داده شده یا بدون درز |
| مواد | فولاد کربنی ، فولاد آلیاژی ، فولاد ضد زنگ ، آلیاژهای غیر آهنی و آلیاژهای نیکل. |
| کاربرد | اکونومایزر H ، تبخیر H ، بخاری H ، بخاری هوای H و غیره |
مزایای
1. ضد خوردگی
2. ضد سایش
3. مقاومت تماس کم
4. ثبات بالا
5. قابلیت جلوگیری از تجمع گرد و غبار
ساختار
محصولات ما را می توان با توجه به نیاز مشتریان و موقعیت خود تغییر داد. ما لوله های H-fin ایمن ، قابل اعتماد و کارآمد را طراحی و تولید می کنیم. HD BOILER همچنین سیستم های تضمین کیفیت محصول مستقل را تکمیل کرده است. تولید لوله های H-fin با راندمان انتقال حرارت بالا ، آنها دارای مقاومت در برابر گازهای دودکش هستند و برای یک فضای کوچک طراحی شده اند.
مولفه های
| کد مورد | د | D0 | د | δ | ساعت | t | s | s1 | s2 | G | آ | آگهی | ب |
| میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | کیلوگرم بر متر | متر مربع/متر | متر مربع/کیلوگرم | / | |
| 1 | 54 | 32 | 26 | 3 | 10 | 6 | 2.4 | 1.5 | 3.3 | 7.505 | 0.6336 | 0.08442 | 6.3 |
| 2 | 54 | 32 | 25 | 3.5 | 10 | 6 | 2.4 | 1.5 | 3.3 | 7.848 | 0.6336 | 0.08073 | 6.3 |
| 3 | 54 | 32 | 24 | 4 | 10 | 6 | 2.4 | 1.5 | 3.3 | 8.158 | 0.6336 | 0.07766 | 6.3 |
| 4 | 56 | 32 | 26 | 3 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.305 | 0.4989 | 0.07913 | 4.96 |
| 5 | 56 | 32 | 25 | 3.5 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.635 | 0.4989 | 0.07519 | 4.96 |
| 6 | 56 | 32 | 24 | 4 | 12 | 9 | 2.5 | 1.6 | 3.4 | 6.951 | 0.4989 | 0.07177 | 4.96 |
| 7 | 62 | 38 | 31 | 3.5 | 12 | 9 | 2.7 | 1.8 | 3.6 | 10.102 | 0.5709 | 0.07046 | 4.78 |
| 8 | 62 | 38 | 30 | 4 | 12 | 9 | 2.7 | 1.8 | 3.6 | 8.497 | 0.5709 | 0.06719 | 4.78 |
| 9 | 62 | 38 | 31 | 3.5 | 12 | 11 | 2.7 | 1.8 | 3.6 | 7.173 | 0.4895 | 0.06824 | 4.1 |
| 10 | 62 | 38 | 30 | 4 | 12 | 11 | 2.7 | 1.8 | 3.6 | 7.566 | 0.4895 | 0.0647 | 4.1 |
| 11 | 62 | 38 | 31 | 3.5 | 12 | 13 | 2.7 | 1.8 | 3.6 | 6.548 | 0.4326 | 0.06606 | 3.62 |
| 12 | 62 | 38 | 30 | 4 | 12 | 13 | 2.7 | 1.8 | 3.6 | 6.939 | 0.4326 | 0.06234 | 3.62 |
| 13 | 66 | 42 | 34 | 4 | 12 | 9 | 2.8 | 1.8 | 3.6 | 9.51 | 0.6148 | 0.06466 | 4.66 |
| 14 | 66 | 42 | 33 | 4.5 | 12 | 9 | 2.8 | 1.8 | 3.6 | 9.945 | 0.6148 | 0.06182 | 4.66 |
| 15 | 66 | 42 | 34 | 4 | 12 | 11 | 2.8 | 1.8 | 3.6 | 8.477 | 0.5278 | 0.06226 | 4 |
| 16 | 66 | 42 | 33 | 4.5 | 12 | 11 | 2.8 | 1.8 | 3.6 | 8.908 | 0.5278 | 0.05925 | 4 |
| 17 | 66 | 42 | 34 | 4 | 12 | 13 | 2.8 | 1.8 | 3.6 | 7.761 | 0.4669 | 0.06016 | 3.54 |
| 18 | 66 | 42 | 33 | 4.5 | 12 | 13 | 2.8 | 1.8 | 3.6 | 8.191 | 0.4669 | 0.057 | 3.54 |
تصدیق کنید
معرفی شرکت
در سال 1985 تأسیس شد ، Zhangjiagang Hua Dong Boiler Co.، Ltd (معامله به عنوان دیگ بخار HD) ، نیروگاه تولید می کند.صنعتی ؛هدر دادن گرما ؛سوزاندن زباله ؛زیست توده ؛حامل گرمای آلی و دیگهای بخار برقی.همراه با طیف گسترده ای از سطوح گرمایش ، دیگ بخار HD خدمات منحصر به فردی از جمله طراحی دیگ بخار ، ساخت ، نصب ، نگهداری و تعویض قطعات تحت فشار دیگ را به بازار ارائه می دهد.
1. مساحت ساخت 200000 متر مربع
2. 150 مهندس
3. 600 جوشکار کد دار
4. 60 بازرس مجاز (مربیان NDT Level-III)
5. مجوزهای کلاس A برای طراحی و ساخت دیگ بخار
6. سیستم کیفیت ISO 9001: 2008
7. گواهی ASME دیگهای بخار قدرت
8. مجوز تمبر ASME 'S' ، 'U' و NB
