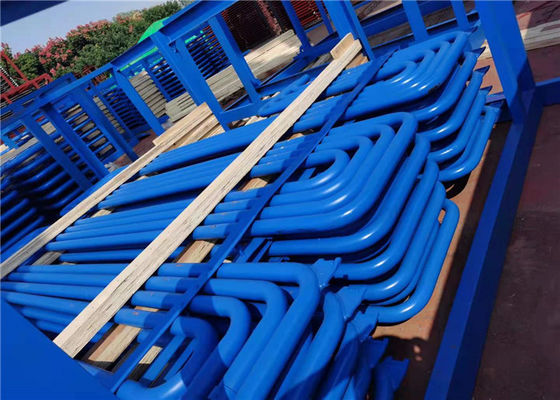

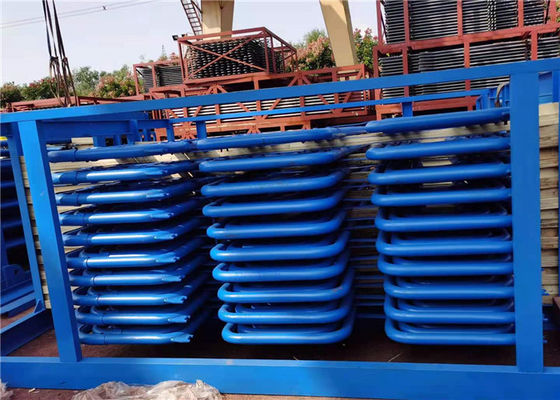

قطعات یدکی دیگ بخار لوله مارپیچ استاندارد Asme کربن / فولاد ضد زنگ
معرفی محصول
|
نام محصول
|
اکونومایزر برای دیگ بخار
|
|
نوع ساختار
|
سیم پیچ مارپیچ سیم پیچ
|
|
مواد لوله
|
- فولاد کربن: 20 # ، 20G ، A195 ، A-1
- فولاد کم آلیاژ کلاس Corten: فولاد Corten ، ND Steel (09CrCuSb)
- فولاد آلیاژی: 15CrMoG ، T11
|
|
استاندارد
|
چین GB ، ASME
|
|
درجه تولید کننده
|
China A Grade، ABS Certified، TUV Certified
|
|
نوع لوله
|
|
|
مشخصات لوله
|
طبق نیاز مشتری
|
|
ضخامت لوله
|
طبق نیاز مشتری
|
|
فشار کاری
|
1.6 MPa .2 13.2 MPa
|
|
دمای کار
|
بستگی به مواد دارد
|
|
جوشکاری
|
جوشکاری لب به لب لوله GTAW (TIG) اتوماتیک
|
|
جوشکاری NDT
|
RT اتوماتیک 100٪
|
لوله U-Bend با استانداردهای زیر مطابقت دارد:
1. ASTM A688 / ASME SA688
2. ASTM A803 / ASME SA803
3. ASTM A556 / ASME SA556
درجه فولاد:
| فریت |
آستینیت |
دوبلکس |
سوپر دوبلکس |
آلیاژهای نیکل |
تیتانیوم |
|
TP410
TP405
S44400
S44660
TP430
|
TP304 / 304L
TP316 / 316L
TP316Ti
TP317 / 317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
لوله های دیگر آلیاژها و درجه های فولادی را می توان بر اساس توافق تولید کرد.
الزامات فنی:
لوله های مستقیم مشخصات استاندارد برای خم شدن:
ASME SA 213؛ASME SB 163؛ASME A789 ، ASME SA268 ، ASME SA269 و غیره
علامت گذاری: قبل از خم شدن با علامت گذاری ماشین در طول لوله (بخش خم شده پس از حرارت)
درمان بدون مارک زدن)
توجه داشته باشید: علامت گذاری همچنین پس از خم شدن در قسمت های مستقیم لوله U-Bending امکان پذیر است.

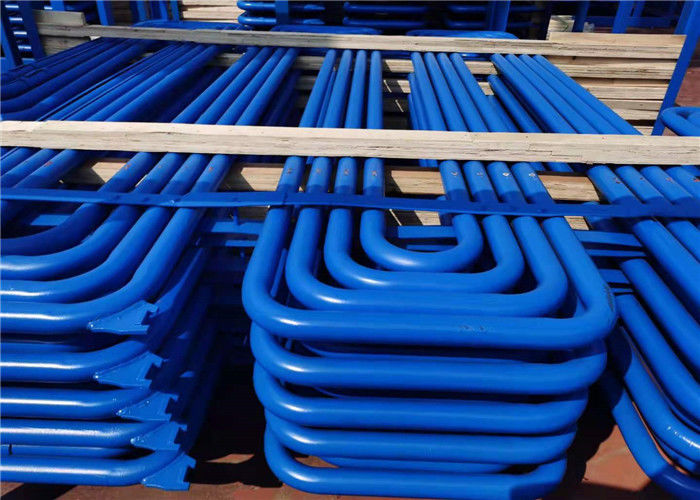

لوله های U-Bend:
-TEMA RCB 2.31 استاندارد انجمن تولیدکنندگان مبدل های لوله ای (چاپ 9).
-ASTM A688 / ASME SA688 مشخصات استاندارد برای لوله های جوش داده شده از مقاومت در برابر خوردگی آستنیتی
درجه فولادی برای دیگهای بخار آب طراحی شده است.
-ASTM B163 / ASME SA163 الزامات فنی استاندارد برای لوله های نیکل و آلیاژ نیکل برای
کندانسور و مبدلهای حرارتی.
مشخصات مشتری.
شعاع خمش: از 1.5 * OD (قطر خارج) تا 1500 میلی متر
هنگام سفارش لوله هایی با شعاع کمتر یا برابر با 1.5 * OD ، توافق دقیق هندسه ضروری است.
لوله های مستقیم حداکثر طول: (قبل از خم شدن): 35000 میلی متر
طول پا:حداقل 1 متر ، حداکثر16500 میلی متر (برای حداکثر R = 1500 میلی متر)
توجه داشته باشید: سایر سایزها با توافق در دسترس هستند
حرارت درمانی: استرس پس از خم شدن U (خم شدن منطقه به علاوه 300 میلی متر برای هر پا) کاهش می یابد.
تست هیدرواستاتیک بعد از خم شدن U: حداکثر فشار تست 600 بار ، خیساندن 10 ثانیهبا
آب غیرمادیتمیز کردن هوای فشرده بعد از هیدرو تست.

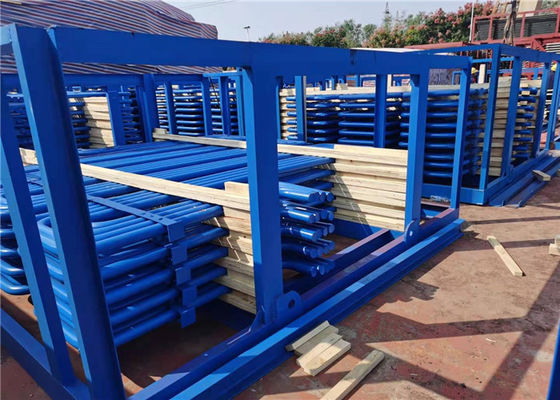

بسته بندی: در جعبه های چوبی Pre-fumigated Strong-Transport-Worthy با ابعاد مربوط به
هر لوله طول ، شعاع ، قطر ، با توجه به نیاز PO و همچنین در پلی اتیلن بسته بندی شده است
فیلم ها با کلاهک های پلاستیکی نرم در هر دو انتهای لوله.
برخی از آزمایشات کیفی که توسط ما انجام شده است شامل موارد زیر است:
| تست خوردگی |
فقط درصورت درخواست ویژه مشتری انجام می شود |
| تجزیه و تحلیل شیمیایی |
تست طبق استانداردهای کیفیت مورد نیاز انجام شده است |
| آزمایش تخریبی / مکانیکی |
کششی |سختی |صاف کردن |شعله ور شدن |فلنج |
| معکوس و خم شدنتست های مسطح |
با رعایت کامل استانداردهای مربوطه و هنجارهای ASTM A-450 و A-530 که تضمین انبساط ، جوشکاری و استفاده بدون دردسر در پایان مشتریان است |
| تست جریان گردابی |
برای شناسایی همگنی در سطح زیرین با استفاده از سیستم عیب یابی دیجیتال نقص انجام شده است |
| تست هیدرواستاتیک |
100٪ تست هیدرواستاتیک مطابق با استاندارد ASTM-A 450 برای بررسی نشت لوله انجام می شود و بیشترین فشار ما می توانیم از 20Mpa / 7 پشتیبانی کنیم. |
| تست فشار هوا |
برای بررسی شواهدی از نشت هوا |
| بازرسی بصری |
پس از انفعال ، هر طول لوله و لوله تحت بازرسی دقیق بصری توسط کارکنان آموزش دیده برای تشخیص نقص سطح و سایر نقایص قرار می گیرد |
تست تکمیلی: به غیر از آزمون های ذکر شده در بالا ، ما آزمایشات تکمیلی محصولات تولیدی را نیز انجام می دهیم.آزمایشات انجام شده تحت این موارد عبارتند از:
|
· تست جریان گردابی
· تست OP
· آزمایش رادیوگرافی
|
· تست خوردگی
· آزمایش میکرو
· تست ماکرو
|
· تست IGC
· آزمایش اولتراسونیک
· تست نفوذ مایع
|
