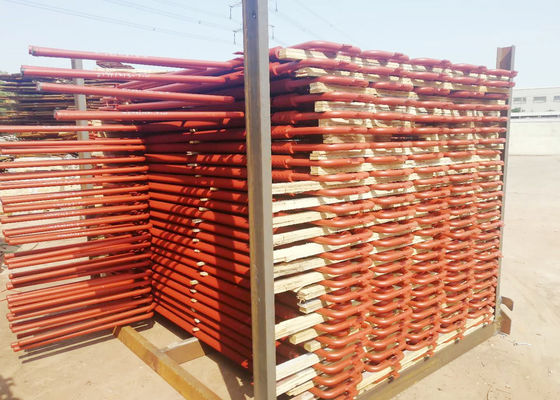

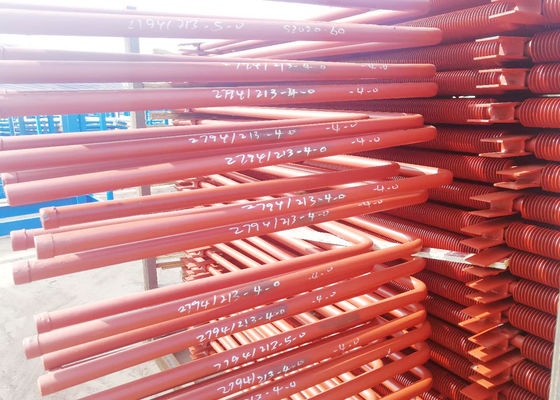

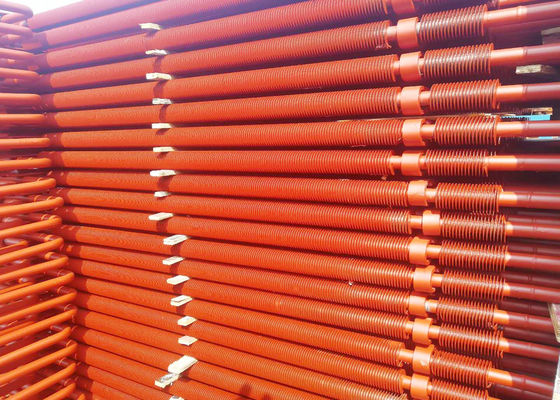

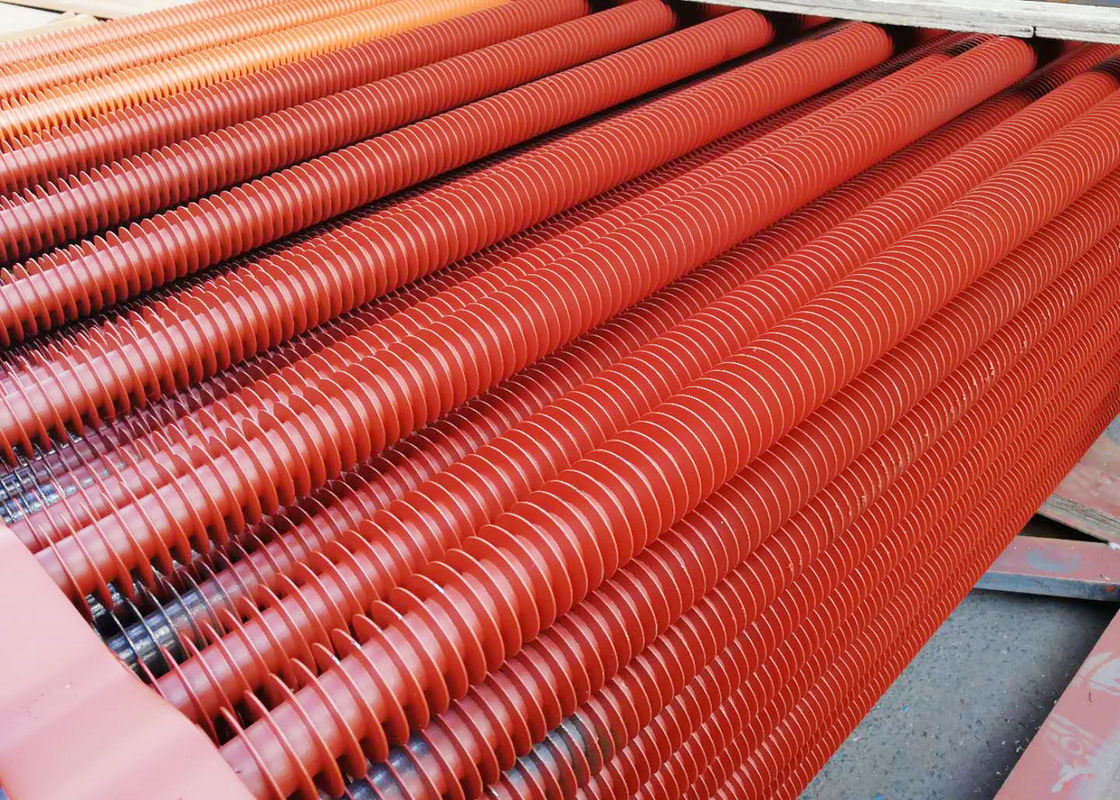

لوله پره ای مارپیچی با عرض 430 میلی متر با فرکانس بالا
Product Details
| نام محصول: | لوله حلقه ای حلزونی | مواد لوله پایه: | فولاد کربن |
|---|---|---|---|
| ماده باله: | فولاد کربن | نوع اتصال: | جوشکاری |
| برجسته کردن |
لوله باله مارپیچی جوش داده شده,لوله باله مارپیچی به عرض 430 میلی متر,لوله باله مارپیچ با فرکانس بالا |
||
Product Description
لوله های فایر مارپیچی از جنس استنلس استیل جوش داده شده با فرکانس بالا
شرح لوله های فنلاندی مارپیچ:
لوله های فولادی باله مارپیچی که در حال حاضر استفاده می شود ، بیشتر لوله های فولادی باله مارپیچی جوش داده شده ، با فرکانس بالا و لحیم شده است.
مزایای استفاده از لوله های فولادی باله مارپیچ به شرح زیر است:
1. عمر طولانی بیش از 20 سال است.
2. سطح باله صاف است و تولید تجمع خاکستر ، مسدود کردن خاکستر و سرباره کردن آسان نیست.
3. این دارای چگالی خوب ، مقاومت تسلیم ، مقاومت در برابر کشش و مقاومت در برابر سایش ساختار فلزی است.
4. کیفیت جوشکاری بالا است ، به همین دلیل ایجاد عملکرد انتقال حرارت ناپایدار به دلیل شل شدن و افتادن باله کار آسانی نیست.
استفاده از لوله های مارپیچ باله:
لوله دیگ بخار حرارت
لوله اکونومایزر؛
لوله دیگ بخار نیروگاه؛
لوله دیگ بخار دریایی؛
مبدل حرارتی
لوله فنلاند به عنوان بخشی از مبدل حرارتی هوا ، در اینجا نقش بسیار مهمی را ایفا می کند.
منطقه انتقال حرارت مبدل حرارتی لوله فنلاندی / م
| انتخاب منبع (لوله مبدل حرارتی φ18. قطر باله φ38) منطقه مبدل حرارتی M 2 | ||||||||||
| مقدار لوله سطح | مقدار ردیف لوله | عرض | طول لوله (میلی متر) | |||||||
| 600 | 800 | 1000 | 1200 | 1600 | 2000 | 2500 | 3000 | |||
| 8 | 3 | 430 | 10.5 | 14.0 | ||||||
| 4 | 14.0 | 18.7 | ||||||||
| 5 | 5/17 | 23.4 | ||||||||
| 6 | 21.0 | 28.0 | ||||||||
| 10 | 3 | 515 | 13.1 | 5/17 | 21.9 | |||||
| 4 | 5/17 | 23.4 | 29.2 | |||||||
| 5 | 21.9 | 29.2 | 36.5 | |||||||
| 6 | 26.3 | 35.0 | 43.8 | |||||||
| 12 | 3 | 605 | 15.8 | 21.0 | 26.3 | 31.5 | ||||
| 4 | 21.0 | 28.0 | 35.0 | 42.0 | ||||||
| 5 | 26.3 | 35.0 | 43.8 | 52.6 | ||||||
| 6 | 31.5 | 42.0 | 52.6 | 63.1 | ||||||
| 14 | 3 | 695 | 24.5 | 30.7 | 36.8 | |||||
| 4 | 32.7 | 40.9 | 49.1 | |||||||
| 5 | 40.9 | 51.1 | 61.3 | |||||||
| 6 | 49.1 | 61.3 | 73.6 | |||||||
| انتخاب منبع (لوله مبدل حرارتی φ25. قطر باله φ50) ناحیه مبدل حرارتی M 2 | ||||||||||
| مقدار لوله سطح | مقدار ردیف لوله | عرض | طول لوله (میلی متر) | |||||||
| 600 | 800 | 1000 | 1200 | 1600 | 2000 | 2500 | 3000 | |||
| 8 | 3 | 505 | 15.8 | 21.1 | 26.4 | |||||
| 4 | 21.2 | 28.2 | 35.2 | |||||||
| 5 | 26.4 | 35.2 | 44.0 | |||||||
| 6 | 31.7 | 42.2 | 52.8 | |||||||
| 10 | 3 | 615 | 19.8 | 26.4 | 33.0 | 39.6 | ||||
| 4 | 26.4 | 35.2 | 44.0 | 52.8 | ||||||
| 5 | 33.0 | 44.0 | 55.0 | 66.0 | ||||||
| 6 | 39.6 | 52.8 | 66.0 | 79.2 | ||||||
| 12 | 3 | 725 | 31.7 | 39.6 | 47.5 | |||||
| 4 | 42.2 | 52.8 | 63.4 | |||||||
| 5 | 52.8 | 66.0 | 79.2 | |||||||
| 6 | 63.4 | 79.2 | 95.0 | |||||||
| 14 | 3 | 8.5 | 46.2 | 55.4 | 73.9 | |||||
| 4 | 61.6 | 73.9 | 98.6 | |||||||
| 5 | 77.0 | 92.4 | 123.2 | |||||||
| 6 | 92.4 | 110.9 | 147.8 | |||||||
لوله فنلاندی برای کاربرد مبدل حرارتی هوا:
این نوع مبدلهای حرارتی هوا فن دار لوله ای به طور گسترده ای در خشک کردن در صنایع شیمیایی ، چاپ و خشک کردن منسوجات ، الیاف شیمیایی ، لاتکس ، کف ، چوب ، پوشش متالورژی ، خوراک ، دستگاه لمینیت و سایر موارد استفاده می شود.
